적외선 센서

적외선 센서



1. GP2D120 Infrared Ranger



  • 반사 된 물체의 색상, 반사율에 미치는 영향이 적음
  • 거리에 해당하는 아날로그 전압
  • 감지 거리는 4 ~ 30cm
  • 외부 제어 회로 불필요
  • 저렴한 비용



GP2D120은 GP2D12와 동일한 전자 부품을 가지고 있지만, 특수 렌즈가 있어 탐지 거리가 짧습니다. 이 센서는 거리를 계속 읽으며 보고합니다. 거리를 4cm (~1.5 ")~30cm(~12") 범위의 아날로그 전압으로 조정합니다. 그 만큼 인터페이스는 공급전압, 접지 및 출력 전압을 갖춘 3 선식이며 JST 3 핀 커넥터는 각 검출기 패키지에 포함되어 있습니다. 각 패키지에는 소책자, 커넥터 연결, 인터페이스 검출기 및 GP2D120을 사용하여 설명하는 응용 노트가 있습니다.



Absolute Maximum Ratings Operating Supply Voltage

Parameter

Symbol

Rating

Unit

Remark

Operating Supply Voltage

VCC

4.5 to 5.5

V

Electro-Optical Characteristics

Parameter Symbol Conditions Min. Typ. Max. Unit
Measuring distance range delta L

*1

 4 - 30 cm
Output Terminal Voltage VO

L = 30 cm *1

 0.25 0.4 0.55 V
Output voltage difference delta VO

Output change at L change (30 cm -> 10 cm)*1

 1.95 2.25 2.25 V
Average supply current Icc

L = 80 cm, *1, *2

 - 33 50 mA

L: Distance to reflected object
*1 Using reflected object: White paper
     (Made by Kodak Co. Ltd. gray cards R-27, white face, reflective ratio: 90%)

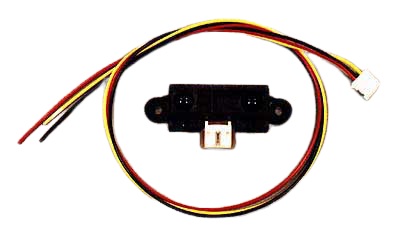

2.  GP2D02

  • 반사 된 물체의 색과 반사율에 영향을받지 않습니다.
  • 마이크로 컴퓨터에 직접 연결,출력을 통한 고정밀 거리 측정
  • OFF 상태에서의 낮은 소비 전류 (Typ. 0.3uA)
  • 렌즈 사용으로 거리 측정 범위 변경 가능

이 센서는 동작시 10cm 에서 80cm 사이의 거리에 해당하는 바이트 값을 출력합니다. 그만인터페이스는 4- 와이어이며 각각 연결되는 JST 커넥터가 필요합니다. 패키지에 포함 되는 검출기와의 인터페이스에 TTL/CMOS 로직에 필요한 다이오드입니다. 감지기 제어는 입력 라인을 낮추고 ~ 70ms 동안 대기, 그리고 나서 거리를 판독하기 위해 검출기를 8 번 클럭 킹하고 출력 라인에서 거리를 측정합니다. 각 패키지에는 GP2D02를 사용하여, 측정하는 로직 프로토콜로 감지기와 커넥터의 인터페이싱에 필요한 안내책자가 포함됩니다.



Absolute Maximum Ratings

Parameter

Symbol

Rating

Unit

Remarks

Supply Voltage

VCC

-0.3 to +10

V

Input Terminal Voltage

Vin

-0.3 to +3

V

Open drain operation input

Output Terminal Voltage

BVO

-0.3 to +10

V

Operating Tempurature

Topr

-10 to +60

°C

Storage Tempurature

Tstg

-40 to +70

°C

Operating Supply Voltage

Parameter

Rating

Unit

Operating Supply Voltage (VCC)

4.4 to 7

V

Electro-Optical Characteristics

Parameter

Symbol

Conditions

Min.

Typ.

Max.

Unit

Distance measuring range

delta L

*1, *3

10

-

80

cm

Output Terminal Voltage

VOH

Output Voltage at High, *1

VCC-0.3

-

-

V

Output Terminal Voltage

VOL

Output Voltage at Low, *1

-

-

0.3

V

Distance characteristics of output

D

L=80cm, *1

-

75

-

DEC

Distance characteristics of output

delta D

Output change at L=80cm to 20cm, *1

48

58

68

DEC

Average dissipation current

Icc

L=20cm, *1, *2

-

22

35

mA

Dissipation current at OFF-state

Ioff

L=20cm, *1

-

3

8

uA

Vin terminal current

Ivin

Vin = 0V

-

-170

-280

uA



: Distance to reflected object
             DEC: Decimalized value of sensor output (8-bit serial)
*1 Reflected object: White paper (reflectivity: 90%)
*2 Average dissipation current measured on the conditions shown below.
*3 Vin terminal: Open drain drive input.
   Conditions: Vin terminal current at Vin OFF-state: -1uA
                         Vin terminal current at Vin ON-state: 0.3V





3.   GP2D05

  • 거리 측정 형 물체 센서
  • 반사 된 물체의 색과 반사율에 영향을받지 않습니다.
  • 연속 출력으로 고정밀 측정 평균값  거리 측정
  • OFF 상태에서의 낮은 소비 전류 (Typ. 0.3uA).



마이크로 프로세서와 검출기 사이의 인터페이스는 일부 타이밍 제약이 있습니다..

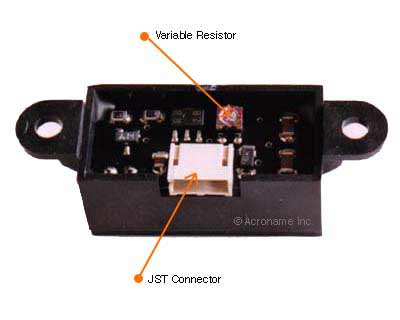

이 센서는 임계 거리를 결정하기 위해 가변 저항을 사용합니다.

인터페이스는 4- 와이어이며 각 탐지기는 JST 커넥터가 필요합니다.

감지기 제어는 입력 라인을 낮추고 28-56ms 대기후 , 출력 라인에서 로직 0 또는 1을

확인합니다. 0은 물체가 없음을 의미합니다. 감지 물체가 임계 거리 내에 있으면, 1은

감지물체가 있음을 의미합니다.


Absolute Maximum Ratings

Parameter

Symbol

Rating

Unit

Remarks

Supply Voltage

VCC

-0.3 to +10

V

Input Terminal Voltage

Vin

-0.3 to +3

V

Open drain operation input

Output Terminal Voltage

BVO

-0.3 to +10

V

Operating Tempurature

Topr

-10 to +60

C°

Storage Tempurature

Tstg

-20 to +70

C°

Operating Supply Voltage

Parameter

Rating

Unit

Remarks

Operating Supply Voltage (VCC)

4.4 to 7

V

Electo-Optical Characteristics

Parameter

Symbol

Conditions

Min.

Typ.

Max.

Unit

Distance measuring range

delta L

*1, *3

10

-

80

cm

Output Terminal Voltage

VOH

Output Voltage at High, *1

VCC-0.3

-

-

V

Output Terminal Voltage

VOL

Output Voltage at Low, *1

-

-

0.3

V

Distance characteristics of output

VO

*1, *2

-

24

-

cm

Average dissipation current

Icc

*4

-

10

24

mA

Dissipation current at OFF-state

Iccoff

*5

-

3

8

uA

Vin terminal current

Ivin

Vin = 0V

-

-160

-270

uA

L: Distance to reflected object
*1 Reflected object: White paper (reflectivity: 90%)
*2 Adjustment shall be available with the VR built in the sensor so that the output switching distance may be L=24cm.
*3 Distance measuring range on conditions after adjustment of the output switching distance to L=24
*4 Average dissipation current measured on the conditions shown below.
*5 Dissipation current when Vin terminal is High (current OFF) state.
*6 Vin terminal: Open drain drive input.
   Conditions: Vin terminal current at Vin OFF-state >= 2.6V
                         Vin terminal current at Vin ON-state <= 0.2V

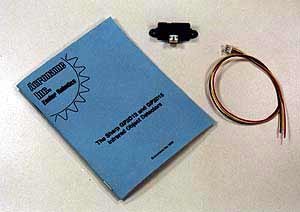

4. GP2D12

  • 반사 된 물체의 색상, 반사율에 미치는 영향이 적음
  • 거리에 해당하는 아날로그 전압
  • 감지 거리 10 ~ 80cm
  •  외부 제어 회로 불필요
  • 저렴한 비용





  이 센서는 연속 거리 판독 값을 사용하고 거리를 아날로그로 보고합니다. 거리 범위는 10cm ~ 80cm입니다. 인터페이스는 3 선식입니다. 전력, 접지 및 출력 전압을 준수해야 하며 포함 된 JST 3 핀 커넥터가 필요합니다. 각 검출기 패키지와 함께 각 패키지는 또한 사양, 커넥터 연결, 검출기 인터페이싱 및 애플리케이션 노트는 GP2D12를 사용을 설명합니다.



Absolute Maximum Ratings

Parameter

Symbol

Rating

Unit

Remarks

Supply Voltage

VCC

-0.3 to +7

V

Output Terminal Voltage

VO

-0.3 to VCC+0.3

V

Operating Tempurature

Topr

-10 to +60

°C

Storage Tempurature

Tstg

-40 to +70

°C

Operating Supply Voltage

Parameter

Symbol

Rating

Unit

Remark

Operating Supply Voltage

VCC

4.5 to 5.5

V

Electro-Optical Characteristics

Parameter

Symbol

Conditions

Min.

Typ.

Max.

Unit

Measuring distance range

delta L

*1

10

-

80

cm

Output Terminal Voltage

VO

L = 80 cm *1

0.25

0.4

0.55

V

Output voltage difference

delta VO

Output change at L change (80 cm -> 10 cm)*1

1.75

2.0

2.25

V

Average supply current

Icc

L = 80 cm, *1, *2

-

33

50

mA



   L: Distance to reflected object
  *1 Using reflected object: White paper (Made by Kodak Co. Ltd. gray cards
      R-27, white face, reflective ratio: 90%)









5. GP2D15 Infrared Ranger



  • 반사 된 물체의 색상, 반사율에 미치는 영향이 적음
  • 간단한 논리 인터페이스
  • 감지 범위는 24cm로 사전 설정됩니다.
  • 외부 제어 회로 불필요
  • 저렴한 비용



이 센서는 연속 거리 판독 값을 취해 거리를 논리 값으로 출력합니다. 미리 설정된 거리 범위는 24cm입니다. 이 인터페이스는 전원, 접지 및 출력 전압이 필요하며 각 검출기에 포함 된 JST 3 핀 커넥터가 필요합니다 . 각 패키지에는 사양을 포함하는 소책자도 포함되어 있습니다. 커넥터 연결, 검출기 인터페이싱, 애플리케이션 노트를 참조로 GP2D15를 사용하십시오.



Absolute Maximum Ratings

Parameter Symbol Rating Unit Remarks
Supply Voltage VCC -0.3 to +7 V
Output Terminal Voltage VO -0.3 to VCC+0.3 V Open collector Output
Operating Tempurature Topr -10 to +60 °C
Storage Tempurature Tstg -40 to +70 °C

Operating Supply Voltage

Parameter Symbol Rating Unit Remark
Operating Supply Voltage

VCC

4.5 to 5.5

V

Electro-Optical Characteristics

Parameter Symbol Conditions Min. Typ. Max. Unit
Measuring distance range delta L

*1*3

10

-

80

cm
Output Terminal Voltage VOH

Output voltage at high level *1

VCC - 0.3

-

-

V
Output Terminal Voltage VOL

Output voltage at low level *1

-

-

0.5

V
Output difference characteristics VO

*1, *2, *4

21

24

27

cm
Average supply current Icc

-

33

50

mA



L: Distance to reflected object
*1 Using reflected object: White paper (Made by Kodak Co. Ltd. gray cards
      R-27, white face, reflective ratio: 90%)
*2 Device shipped after the following adjustment:
      Output switching distance L=24cm +-3cm
*3 Possible distance measurement range (of the sensor optics)
*4 Output switching has a hysteresis width. The distance specified by Vo should
     be the one with which the output L switches to the output H.

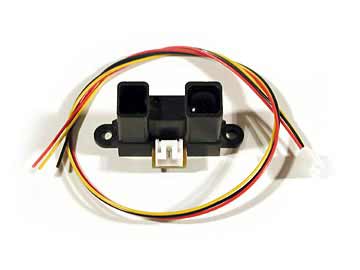

6. Sharp GP2Y0D02YK Infrared Ranger





  • 반사 된 물체의 색상, 반사율에 미치는 영향이 적음
  • 간단한 논리 인터페이스
  • 탐지 범위는 80cm로 사전 설정되어 있습니다.
  • 외부 제어 회로 불필요
  • 저렴한 비용



 GP2Y0D02YK는 GP2D15와 동일한 전자 제품을 가지고 있지만, 탐지 범위를 훨씬 길게

합니다. 이 센서는 연속 거리 판독 값을 사용하며 거리를 80cm 의 사전 설정된 거리 범위로 논리 값으로 보고합니다. 인터페이스는 전력, 접지 및 출력 전압을 갖춘 3 선식이며 JST 3 핀 커넥터는 각 검출기 패키지에 포함되어 있습니다. 각 패키지에는 소책자, 커넥터 연결, 인터페이스 검출기 및 애플리케이션 노트는 GP2Y0D02YK를 사용을 설명합니다.



Absolute Maximum Ratings

Parameter Symbol Rating Unit Remarks
Supply Voltage VCC -0.3 to +7 V
Output Terminal Voltage VO -0.3 to VCC+0.3 V Open collector output
Operating Tempurature Topr -10 to +60 °C
Storage Tempurature Tstg -40 to +70 °C

Operating Supply Voltage

Parameter Symbol Rating Unit Remark
Operating Supply Voltage VCC 4.5 to 5.5 V

Electro-Optical Characteristics

Parameter Symbol Conditions

Min.

Typ.

Max.

Unit
Measuring distance range delta L

*1*3

20

-

150

cm
Output Terminal Voltage VOH

Output voltage at high level *1

VCC - 0.3

-

-

V
Output Terminal Voltage VOL

Output voltage at low level *1

-

-

0.6

V
Output difference characteristics VO

*1, *2, *4

70

80

90

cm
Average supply current Icc

-

33

50

mA



L: Distance to reflected object
*1 Using reflected object: White paper (Made by Kodak Co. Ltd. gray cards
      R-27, white face, reflective ratio: 90%)
*2 Device shipped after the following adjustment:
      Output switching distance L=80cm +-10cm
*3 Possible distance measurement range (of the sensor optics)
*4 Output switching has a hysteresis width. The distance specified by Vo
      should be the one with which the output L switches to the output H.





 7. Sharp GP2Y0A02YK Infrared Ranger



  • 반사 된 물체의 색상, 반사율에 미치는 영향이 적음
  • 거리에 해당하는 아날로그 전압
  • 감지 거리 20 ~ 150cm
  • 외부 제어 회로 불필요
  • 저렴한 비용



이 센서는 연속 거리 판독 값을 사용하고 거리를 아날로그 전압으로 출력합니다. 거리 범위는 20cm ~ 150cm 입니다. 인터페이스는 3 선식입니다. 전력, 접지 및 출력 전압에 필요합니다.포함 된 JST 3 핀 커넥터가 필요합니다. 각 검출기 패키지와 함께 각 패키지는 사양, 커넥터 연결, 검출기 인터페이싱 및 GP2Y0A02YK를 사용을 설명하는 애플리케이션 노트가 포함됩니다



Absolute Maximum Ratings

Parameter Symbol Rating Unit Remarks
Supply Voltage VCC -0.3 to +7 V
Output Terminal Voltage VO -0.3 to VCC+0.3 V
Operating Tempurature Topr -10 to +60 °C
Storage Tempurature Tstg -40 to +70 °C

Operating Supply Voltage

Parameter Symbol Rating Unit Remark
Operating Supply Voltage VCC 4.5 to 5.5 V

Electro-Optical Characteristics

Parameter Symbol Conditions Min. Typ. Max. Unit
Measuring distance range delta L *2 *3 20 - 150 cm
Output Terminal Voltage VO L = 150 cm *2 0.25 0.4 0.55 V
Output voltage difference delta VO Output change at L change (150 cm -> 20 cm)*2 1.8 2.05 2.3 V
Average supply current Icc - - 33 50 mA

  L: Distance to reflected object
*2 Using reflected object: White paper (Made by Kodak Co. Ltd. gray cards
      R-27, white face, reflective ratio: 90%)

*3 Distance meansuring range of the optical sensor system.





8. 제품가격 안내 및 구매

SKU

모델명

사양

가격(원)

구매

1GP

 적외선 센서

 GP2D120 Infrared Ranger

19,800

구매

2GP

적외선 센서

 GP2D02 IR Ranger

19,800

구매

3GP

적외선 센서

 GP2D05 IR Ranger

19,800

구매

4GP

적외선 센서

 GP2D12 Detector Package

19,800

구매

5GP

적외선 센서

 GP2D15 Detector Package

19,800

구매

6GP

적외선 센서

 GP2Y0D02YK IR Sensor

19,800

구매

7GP

적외선 센서

 GP2Y0A02YK IR Sensor

19,800

구매
