Balun (변성기)



HL9401, Broadband Balun (20 GHz)

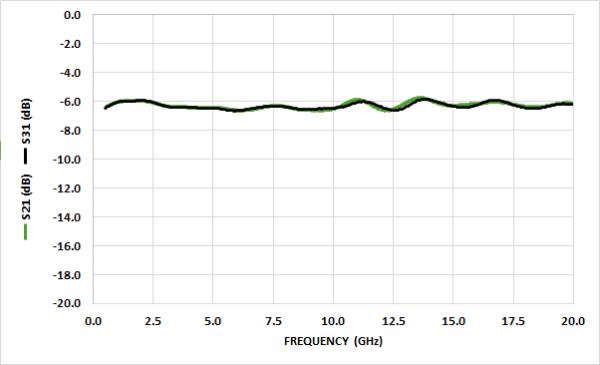

Datasheet  | S-parameters



HL9401 초광대역 발룬은 최대 20GHz까지 균일한 삽입 손실과 탁월한 진폭 및 위상 일치를 제공합니다.

이 ROHS 준수 제품은 고속 아날로그-디지털 변환, 차동 신호 생성, 고조파 왜곡 최소화 및 펄스 반전에 사용하도록 최적화되었습니다.

다른 고성능 발룬 제품의 경우 당사의 전체 초광대역 발룬 제품군을 참조하세요.



주요 사양(일반)



  • 대역폭 100MHz ~ 20GHz
  • 진폭 일치 ± 0.1dB, 일반
  • 위상 일치 ± 2-3도, f = 10GHz
  • 삽입 손실 6dB 공칭
  • 최대 7.5dB
  • 커넥터 SMA; 1x 잭 입력, 2x 잭 출력
  • RoHS 준수 : 예
  • REACH 준수: 예
  • 보증 1년, 수리 또는 교체


참고 #1: 입력 또는 출력의 DC 전압이 0이 아닌 경우 DC 블록이 필요합니다.



참고 #2: 지정된 주파수에 대한 최대 진폭 일치를 달성하기 위해 당사 발룬은 차동 출력에서 ​​고정밀(< 1%) 50Ω 종단을 요구하도록 설계되었습니다.






제품가격 안내 및 구매

SKU

모델명

사양

가격(원)

구매

HL9201

HL9201 Triggerable Impulse Generator

2,142,800

구매

HL1101

HL1100 Time Domain Reflectometer

4,956,600

구매
HL9401 HL9401 Balun, Broad Band, 20GHz  1,300,000 구매





하니테크는 PC를 이용한 TDR 제품군의 전 세계 최고 권위사인 미국 HYPERLAB사의 한국 대리점입니다. 저희를 통하여 신속하고 합리적인 구입, 기술지원을 받으실 수 있습니다.
