바이오 메탈 Kits (BMX)

BioMetal Helix(BMX 시리즈)

BioMetal 헬릭스(BMX 시리즈)는 바이오 메탈 마이크로 코일입니다. 넓은 범위의 팽창과 수축을 특징으로 하는 리니어 액추에이터(직동구동장치)입니다. 실온에서 부드럽고 쉽게 늘릴 수 있습니다. 실온에서 길다란 BMX는 전류가 흐를때 뻣뻣해지고 원래 길이로 급격히 줄어듭니다. 전류의 흐름을 멈춤으로써 다시 부드럽게 됩니다. 뜨거운 공기로 가열하면 수축됩니다. BMX는 그것이 실온에서 늘어날 때 보다 훨씬 더 큰 힘을 냅니다. 길이의 변화는 수축된 BMX의 길이의 거의 200 %입니다. 여러번 반복해서 사용할 수 있습니다. 모터 및 공압 실린더를 사용할 없는 좁은 공간에서 사용할 수 있는 밀리미터 및 마이크로 미터단위 크기의 액추에이터 제작에 이상적입니다.

1. BMX 시리즈의 특징

Long Stroke와 강한 힘의 생성

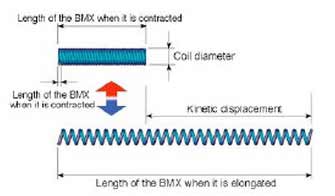

상당히 긴 Long Stroke, 수축 된 BMX의 길이의 100% - 200%.

매우 얇은 액츄에이터 임에도 불구하고 이 제품은 매우 강한 힘을 생성합니다. 넓은 범위의 움직임을 간단한 메커니즘으로 가져올 수 있기 때문에 광범위한 응용 프로그램을 위한 시스템 설계에 쉽게 적용 될 수 있습니다.

부드럽고 유연한 작동

BMX는 진동이나 소리를 생성하지 않고 움직입니다. 솔레노이드(전자석)와 달리 시작점에서 가장 큰 힘이 발생하고 생성 된 힘은 장거리 변위 구간에서 약간만 변합니다. 이 기능은 래치 및 잠금 장치의 리셋 메커니즘 및 마이크로 서보 액추에이터에 사용될 때 완전히 활용 될 수 있습니다.

저 전압 및 저전력 동작

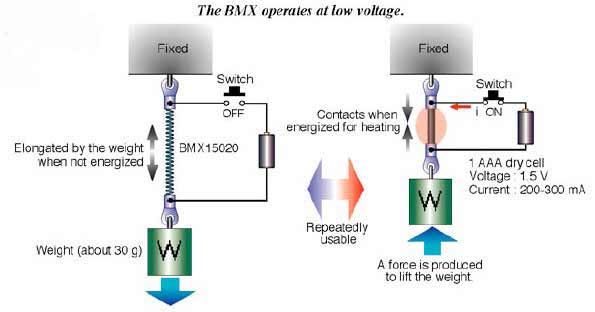

BMX는 가볍게 늘린 후에 셀에 연결하기 만하면 이동이 가능합니다. 특별한 드라이브 회로가 필요하지 않습니다. 저 전압으로 구동 될 수 있기 때문에 안전하게 사용할 수 있습니다. 필요한 드라이브 전류는 매우 작습니다. 모션의 미세 조정은 PWM 전력 제어 회로를 사용하여 수행 할 수 있습니다. 온도 변화에 반응하는 BMX는 온도 조절기와 같은 액추에이터로도 활용 될 수 있습니다. 또한 열풍 송풍기로 가열하여 동작 시킬 수 있습니다.

마이크로 크기 메커니즘에 이상적

BMX에 의해 생성 된 강제력은 단면적에 직접 비례합니다. 크기는 작지만 BMX는 모터와 솔레노이드보다 마찰과 점성에 강한 힘을 생성 할 수 있습니다. BMX의 재료 자체는 작동기입니다. 짧은 절단 길이에도 사용할 수 있습니다. 작고 얇으며 단순한 구조이기 때문에 밀리 및 마이크로 단위 크기의 메카니즘에 사용하기 이상적입니다. 얇은 IC 카드 및 칩에 통합 할 수 있는 유일한 강력한 액추에이터입니다.

2. BMX 시리즈 적용 요소

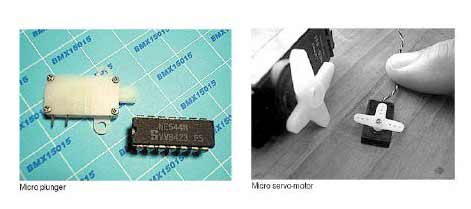

초소형 액추에이터
초박형 액추에이터
초소형 온도 스위치
유연한 액추에이터
장난감 및 모델 용 액츄에이터

3 . BMX 시리즈의 주요 특징 및 사양

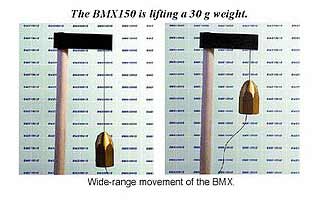

BMX의 서비스수명은 하중의 크기 및 운동 왜곡과 밀접하게 관련됩니다. 적절한 하중 및 운동조건(예 : BMX150, 30gf의 하중 및 50 %의 운동왜곡에서 8백만개의 운동이 완료된 상태)에서 500만회 이상의 왕복운동을 하는 트랙기록이 있습니다.

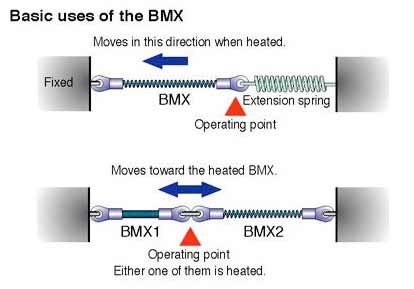

BMX는 비선형, 비대칭운동 (수축 및 확장)을 만듭니다. 편향성을 증가시킴으로써 어느 정도 증가시킬 수 있습니다. 그러나 이경우 BMX의 서비스 수명이 단축 될 수 있습니다. 작동온도의 하한은 없습니다.
주변온도가 낮아짐에 따라 열에 의한 구동에 필요한 전류가 증가합니다.

4. BMX 제품의 종류

4.1 BMX 단품 킷(Kit)

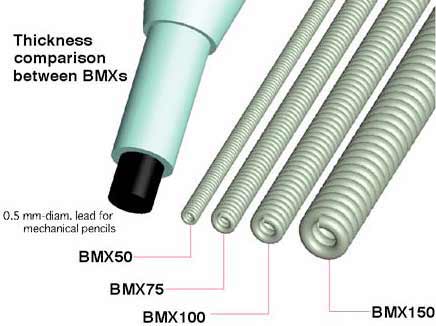

종류: BMX5020, BMX7520, BMX10020, BMX15020, BMX50500, BMX75500,
BMX100500, BMX150500, BMX1001000, BMX1501000

4.2 악세서리

종류: 아이렛 터미널 또는 슬리브 터미널, 링 터미널 또는 클림프 터미널, 풀리, 스프링

5. BMX 단품 킷(Kit)

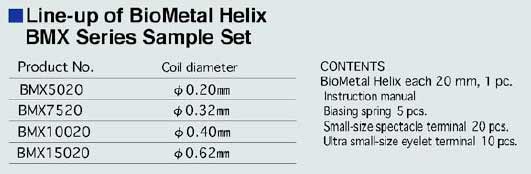

5.1 BMX 단품 키트 구성, 소 용량 ( 예1: BMX15020):

표시	바이오메탈 Helix
(1)	BMX150, 20 mm
(2)	악세서리 (Ring Terminal 4 개, Spring 1) 그리고 매뉴얼
(3)	포장
칫수	125×190×10 (mm)
무게	약 9g to 42g

5.2. BMX 단품 키트 구성, 대 용량 (예 2 : BMX1001000)

내용 순	구성 부품	수량
1	BMX100	1,000 mm
2	링 터미널	100 개
3	사용설명서	1

5.3. 악세서리

단품 Kit에 포함된 기본 악세서리 외에 추가 악세서리들은 별도 판매 합니다.

표시	부품 명
(A1)	아이렛 터미널 또는 슬리브 터미널
(A2)	링 터미널 또는 클림프 터미널
(A3)	풀리
(A4)	스프링

(A1) BMF and BMX series의 부착 (Soldering)을 위한 Eyelet terminal 의 종류

아일렛 터미널 021-long (T36)

・Inside diameter: 0.53ｍｍ, Outside diameter: 0.76ｍｍ, Total length: 4.6ｍｍ、Flange diameter: 1.21ｍｍ
・After crimping: L 4.6mm, W 1.7mm
・Suitable for ALL BMF series, BMX50、BMX75、BMX100.
・Please use 021-long size for flexible tube actuator.
・It is not apply for BMX150.

dimensions Eyelet021-long

----------------------------------------

021 은 생산이 중단되었습니다.
----------------------------------------

아일렛 터미널 026 (T39)

・Inside diameter: 0.66mm, Outside diameter: 1.02ｍｍ, Length under flange: 2.47ｍｍ、Flange diameter: 1.58ｍｍ
・After crimping: L 2.5mm, W 2.2mm
・Suitable for ALL BMF and BMXseries.
・026 size is not suitable for Flexible tube actuator.
・021-long size is suitable for flexible tube actuator.

dimensions Eyelet026

6. 영문 매뉴얼/기술사양서 다운로드

영문 매뉴얼/기술사양서 다운로드

7. 제품가격 안내 및 구매

SKU	모델 명 (단품 Kit)	사양	가격(원)	구매
T11	BMX5020	BMX50, 20mm, 링 터미널 4, 스프링 1 및 설명서	44,000	구매
T12	BMX7520	BMX75, 20mm, 링 터미널 4, 스프링 1 및 설명서	35,970	구매
T13	BMX10020	BMX100, 20mm, 링 터미널 4, 스프링 1 및 설명서	35,970	구매
T14	BMX15020	BMX150, 20mm, 링 터미널 4, 스프링 1 및 설명서	35,970	구매
T16	BMX50500	BMX50, 500mm, 링 터미널 50 및 설명서	657,800	구매
T17	BMX75500	BMX75, 500mm, 링 터미널 50 및 설명서	459,800	구매
T18	BMX100500	BMX100, 500mm, 링 터미널 50 및 설명서	459,800	구매
T19	BMX150500	BMX150, 500mm, 링 터미널 50 및 설명서	459,800	구매
T20	BMX1001000	BMX100,,1,000mm, 링 터미널 100 및 설명서	737,000	구매
T21	BMX1501000	BMX150, 1,000mm, 링 터미널 100 및 설명서	737,000	구매
T35	링 터미널(20)	20 pcs/bag	8,470	구매
T36	아일렛 터미널 021 Long	20 pcs/bag	38,500	구매
T39	아일렛 터미널 026	20 pcs/bag	38,500	구매
T42	스프링(10)	10 pcs/bag	4,730	구매
T46	풀리(10)	10 pcs/bag	12,870	구매
