PicoScope 4444

피코 스코프 4444 (전력용)






고해상도 차동 USB 오실로스코프







4 개의 진정한 차동 입력, 12 ~ 14 비트 분해능, 넓은 차동 및 공통 모드 전압 범위를 갖춘

PicoScope 4444 및 그 액세서리는 다양한 어플리케이션에 대해 정확하고 상세한 측정을 제공합니다.






 한글 브로슈어를 다운로드 받으세요







주요 사양



  • 4 개의 고 임피던스 차동 입력
  • 20 MHz 대역폭
  • 유연한 12 및 14 비트 해상도
  • 256 MS 딥 메모리
  • 비 접지 (플로팅) 신호 측정
  • 공통 모드 노이즈를 제거합니다.
  • 지능형 프로브 인터페이스
  • 밀리 볼트에서 50V까지의 저전압 프로브
  • 고전압 애플리케이션 용 1000V CAT III 프로브






일반적인 애플리케이션



  • 단상 및 3 상 전압 및 전류를 안전하게 측정
  • 모바일 및 IoT 장치의 전력 측정
  • 주요 품질 테스트
  • SMPS 디자인
  • 하이브리드 및 전기 자동차 설계
  • 모터 드라이브 및 인버터 설계
  • 생 의학 전자 공학
  • 단일 채널로 차동 신호 (CAN, 평형 오디오) 측정






하이 엔드 오실로스코프

High end oscilloscope모든 PicoScope 4444의 중심에는 고급 오실로스코프가 있습니다.


  • 10,000 파형 원형 버퍼
  • 초당 최대 100, 000 파형의 업데이트 속도
  • 직렬 버스 디코딩
  • 마스크 한도 테스트
  • 고급 수학 및 필터링
  • 통계로 측정
  • 고급 디지털 트리거링
  • USB 3.0 연결 및 전원 공급 위 및 기타 여러 옵션에 대한 자세한 내용은 기능 탭에서 확인할 수 있습니다.






지능형 차동 입력



Differential input oscilloscope기존의 오실로스코프 프로브를 사용하면 고 임피던스 입력과 저 임피던스 접지 사이에서 단일 종단 형 측정이 이루어집니다.

차동 오실로스코프를 사용하면 두 개의 고 임피던스 입력 사이에서 측정이 이루어 지므로 양쪽면이 접지되지 않은 테스트 포인트 및 구성 요소에서 측정 할 수 있습니다.

차동 입력은 공통 모드 노이즈도 제거합니다.

고 임피던스 입력에서 똑같이 포착 된 노이즈는 거부됩니다.

PicoScope 4444의 4 개 입력 채널 각각에는 호환 가능한 프로브를 탐지하고 식별하는 지능형 프로브 인터페이스가 있으며 필요에 따라 전원을 공급합니다. 각 채널은 전압 또는 전류 프로브를 자체적으로 선택할 수 있습니다.

비 감쇠 프로브는 밀리 볼트에서 ± 50V 범위의 신호를 고해상도, 저잡음으로 측정 할 수 있습니다.

감쇠 프로브를 사용하면 최대 1000V CAT III 신호를 측정 할 수 있습니다. 전류 프로브는 최대 2000A의 전류에서 사용할 수 있습니다.





PicoConnect 441 : 밀리 볼트에서 ± 50V까지 측정 PicoConnect 441



D9 to 4mm probe차동 전압 프로브는 최대 ± 50V의 전압에 적합합니다 (고전압의 경우 PicoConnect 442 참조). 프로브에는 산업 표준 4mm 커넥터가 장착되어 있으며 탈착식 스프링 훅 프로브 팁이 제공됩니다. 멀티 미터 프로브 및 악어 클립과 같은 기타 4mm 액세서리는 별도로 구입할 수 있습니다.

비 접지 전압 신호 측정은 물론 차동 입력은 감지 저항을 통해 전류를 측정하는데 이상적입니다.

어느 쪽도 접지 할 필요가 없으므로 높은 쪽 측정을 할 수 있습니다.

고감도 입력 범위, 고분해능 및 고속 샘플링은 배터리 구동 및 IoT 장치에서 빠르게 변화하는 전류를 측정하는데 이상적입니다. PicoScope 4444에서 켚춰한 고임피던스, 고해상도 입력은 고비용을 필요로 하지않고 공통 모드 노이즈가 있는 상태에서 낮은 레벨의 밀리 볼트 신호(12 비트에서 2mV / div)를 측정 할 수 있으므로 생물학적 및 과학적 연구에도 적합합니다.



차동 전치 증폭기 또는 차동 오실로스코프 프로브. 이 탐침은 높은 공통 모드 제거비 (CMRR)를 보장하기 위해 트윈 액스 케이블 (외부 실드가있는 꼬인 쌍 내부 도체)로 구성됩니다.

케이블의 외부 스크린은 스크리닝을 향상시키고 노이즈 픽업을 추가로 줄이기 위해 신호 그라운드에 선택적으로 연결할 수 있습니다. PicoConnect 441 프로브는 단일 채널에서 CAN 버스 및 밸런스 오디오와 같은 차동 신호 소스를 측정하는데 이상적이며로드 셀 및 압력 센서와 같은 브리지 형 센서에서 직접 측정하는데 사용할 수 있습니다.



Human heartbeat captured on oscilloscope

PicoScope 4444에서 캡처 한 인간의 심장 박동






PicoConnect 442 : 1000 V CAT III 프로브



PicoConnect 442는 감쇠형 차동 전압 프로브로서 입력 범위를 1000V까지 증가시켜 모터 드라이브 및 인버터와 같은 단상, 3 상 및 기타 신호를 안전하고 경제적으로 측정 할 수 있습니다.

PicoConnect 442 프로브에는 전원 공급 장치나 배터리가 필요 없습니다.

따라서 전원 품질 측정 및 기타 장기간 측정에 이상적입니다.

PicoScope 4444의 차동 입력을 통해 각 채널은 서로 다른 공통 모드 전압으로 신호를 측정 할 수 있습니다.

예를 들어, 전기 자동차의 배터리 팩을 고려하십시오.

± 500V의 입력 범위에 설정된 하나의 채널을 사용하여 전체 팩에서 측정 할 수 있으며 동시에 다른 셀을 ± 5V로 설정하여 개별 셀에서 측정 할 수 있습니다.

이렇게하면 오실로스코프의 전체 해상도를 활용할 수 있습니다.

Switch mode power supply waveforms

Pico Connect 441 프로브는 저전압 SMPS

Pico Connect 442 (그림)는 최대 1000V의 전압을 위한 작업에 이상적입니다




A300 및 TA301 전류 프로브



2000A AC/DC current clampPico D9 인터페이스에는 두 가지 다른 전류 프로브가 있습니다.

둘 다 홀 효과를 사용하여 케이블에 직접 연결하지 않고 AC 및 DC 전류를 측정합니다.

인텔리전트 프로브 인터페이스는 프로브에 전원을 공급하므로 배터리가 필요하지 않습니다.

또한 두 프로브 중 하나를 연결할 때 PicoScope 소프트웨어가이를 식별하고 오실로스코프가 암페어 단위로 읽도록 구성합니다.

TA300 전류 프로브는 DC에서 100kHz까지의 신호를 측정하는데 적합한 40A 프로브입니다.

더 작은 전류를 위한 정밀 프로브이며 수 밀리 암페어까지 분해 할 수 있습니다.

TA300 40A AC/DC 전류 프로브에 대한 추가 정보를 확인하십시오.

A301 전류 프로브는 DC 20kHz 대역폭의 신호를 측정하는데 적합한 스위치 기능이 있는 레인지 200/2000 A 프로브입니다.

TA301 2000 A AC/DC 전류 프로브에 대한 추가 정보를 확인하십시오.

TA300 및 TA301 외에도 Pico는 TA271 D9 to BNC 어댑터를 사용하여 PicoScope 4444에 연결할 수있는 BNC 커넥터가 있는 광범위한 AC 및 DC 전류 클램프를 갖추고 있습니다.






강력하고 휴대 가능



소프트웨어를 로드하고 USB 케이블을 연결하기만 하면 몇 분 안에 작동합니다.

저장 및 인쇄가 용이합니다 : PicoScope 사용자는 파형을 보고서에 그대로 복사 할 수 있습니다.  벤치에서 PicoScope는 가치있는 공간을 절약하고 테스트중인 장비에 바로 배치 할 수 있습니다.  노트북 사용자는 더 많은 이점을 누릴 수 있습니다.

전원 공급 장치가 필요하지 않으므로 이제 노트북 가방에 항상 오실로스코프를 휴대 할 수 있습니다.

이동중인 엔지니어에게 완벽합니다. 스코프를 사용하면 직렬 디코딩, 마스크 한계 테스트, 고급 수학 채널 및 세그먼트 메모리와 같은 고급 기능이 모두 가격에 포함됩니다. 투자를 보호하기 위해 스코프 내부의 PC 소프트웨어와 펌웨어를 업데이트 할 수 있습니다.

피코는 소프트웨어 다운로드를 통해 무료로 새로운 기능을 제공하는 26 년의 역사를 가지고 있습니다.

우리는 매년 향상된 미래 약속에 대한 약속을 이행합니다. 우리 제품의 사용자는 평생 고객입니다.







피코 스코프 4444 전력 Kit 종류

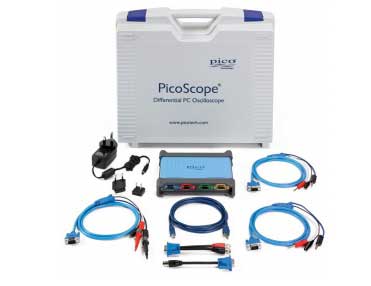

1. 저 전압 Kit

저 전압 키트는 낮은 진폭을 포함하여 접지 되지 않은 선로 측정에 사용하기에 이상적입니다.
광범위한 응용 분야에서 정밀 측정.
차동 신호를 측정하는 데 사용할 수도 있습니다.
CAN 및 RS-485와 같은 직렬 버스.



구성

  • PicoScope 4444 차동 오실로스코프.
  • 3 × PicoConnect 441 1 : 1 수동 차동 전압 프로브.
  • 1 x TA271 단일 종단 D9-BNC 어댑터.
  • PA149 Carry Case.

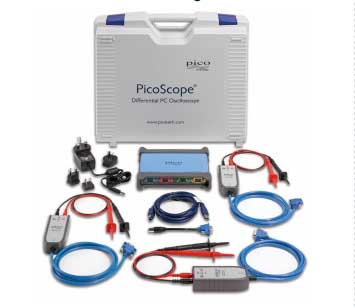

2. 피코 스코프 4444,1000V 전압 Kit

1000V 전압 키트를 사용하면 비 접지 단상 및 3 상 전압 및 전력 측정.
모바일 및 IoT 장치의 전력측정.
하이브리드 및 전기 자동차 설계, 모터 드라이브 및 인버터 설계에 최적입니다.



구성

  • PicoScope 4444 차동 오실로스코프.
  • 3 x PicoConnect 442 1000V CAT III 패시브 차동 전압 프로브.
  • 1 x TA271 단일 종단 D9-BNC 어댑터.
  • PA149 Carry Case.

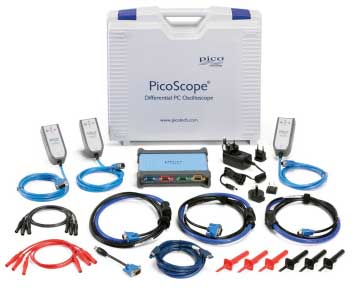

3. 피코 스코프 4444,1000 V CAT III 주 전압 및 전류 키트

1000 V CAT III 주 전압 키트와 유사하지만 3개의 추가 전류
프로브가 있어 비절연 주 도체에서 최대 2000 A의 전류를
안전하게 측정할 수 있습니다.



구성

  • PicoScope 4444 차동 오실로스코프.
  • PicoConnect 442 1000 V CAT III.

    수동형 차동 전압 프로브 3개

  • TA368 2000 2000 A AC 가변 전류 프로브 3개.

     (1000 V CAT III 및 600 V CAT IV에 대해 정격)

  • TA271 싱글 엔드 D9-BNC 어댑터 1개.
  • PA149 Carry Case.




악세서리 가격 참조표

Part No.

Fig

내 용

가격(원)

PQ087

Compact top view of a PicoConnect 442 25:1 differential probe with 0.5m leads and TA089, TA090 sprung hook probes connected

PicoConnect 442, 1000 V CAT III 25:1 differential probe

276,100

PQ098

A PicoConnect 441 1:1 differential probe showing the D9 connector, red and black sprung hooks and ground lead

PicoConnect 441, differential 1:1 probe, 50 V

66,000

TA271

TA271 set diagonally across the screen with D9 connector top left and BNC bottom right.

D9-BNC adaptor

27,500

TA299

D9-dual BNC adaptor for PicoScope 4444 D9 connector

40,700

TA300

Front view of a TA300 current clamp with cable coiled up showing blue D9 connector

Current probe 40 A AC/DC D9 connector

499,400

TA301

A current clamp is shown with cable coiled up, showing D9 connector on a white background

Current probe 200/2000 A AC/DC D9 connector

305,800

TA368

Blue rogowski probe loop on right of image leading to coiled connection wire with PicoD9 connector

2000A AC flex current probe, D9 connector

324,500

PA149

Front view of PicoScope 4444 carry case showing logo and PicoScope brand.

Carry Case 180,900

더욱 상세한 사양은 저희 본사의 아래 Link를 참조하여 주십시오


Features Software Applications Reviews Documents Accessories Specifications


4444 모델 제품군

(*)

SKU

 모 델 명

  사 양

가격(원)

구매
TU PQ088 PicoScope 4444  PicoScope 4444 oscilloscope only 1,772,100

구매

TU PQ073 PicoScope 4444, 표준 Kit PicoScope 4444 + 3 x PicoCon441 + TA271 D9-BNC, + PA149 Carry Case. 2,389,200

구매

TU PQ074 PicoScope 4444,1000V 전압 Kit PicoScope 4444 + 3 x PicoCon442 + TA271 D9-BNC, + PA149 Carry Case. 2,964,300 구매
TU PQ167 PicoScope 4444,1000V 전압/전류 Kit PicoScope 4444 + 3 x Picocon442 + 3 x TA368 + TA271 D9-BNC, + PA149 Carry Case. 3,913,800 구매
TU PQ087 PicoConnect 442 PicoConnect 442 1000 V, 25:1 differential probe 276,100 구매
TU PQ098 PicoConnect 441 PicoConnect 441 differential 1:1 probe 66,000 구매
TU TA301 TA301 2000A Current P. D9 Current Probe 200/2000 A AC/DC D9 connector 305,800 구매
