GPS 센서

66-Channel LS20031 GPS 수신기 모듈




Pololu item #: 1249



Locosys LS20031 GPS 수신기는 MediaTek MT3339 66 채널 GPS 칩과 세라믹 안테나로 GPS 위성을 한번에 최대 66 개까지 추적 할 수있는 완벽한 GPS 모듈을 만들 수 있습니다. GPS 모듈은 최대 10Hz의 업데이트 속도를 지원하며, 빠른 속도를 위해 내장형 마이크로 배터리를 지원합니다. 위성 데이터는 (정상 작동을 위해서는 외부 전원이 필요함), 6 개 이상 TTL 레벨의 시리얼 포트로 출력되는 6 개 이상 다른 NMEA ASCII 문장으로 구성됩니다.








1. 개요

Locosys의 LS20031 GPS (Global Positioning System) 수신기 모듈은 GPS 데이터를 수신합니다. 최대 66 개 채널을 지원하며 6 개 이상의 다른 국가 해양 전자 기기 (National Marine Electronics) Association (NMEA) TTL 레벨 직렬 포트에 최대 10Hz의 속도로 GPS 문장을 전송합니다. 이후 GPS 모듈에는 세라믹 안테나가 내장되어 있으므로 외부 안테나를 구입할 필요가 없습니다. 여러 가지 안테나 커넥터가 불 필요합니다. 모듈은 일반적으로 35 초 만에 콜드 스타트 ​​(cold start), 마지막으로 연결된 위성에 대한 정보가 LS20031에 저장된  후 2 초 이내에 핫 스타트 픽스를 획득합니다.








2. 기술 사양

  • 35 초 콜드 스타트, 2 초 미만 핫 스타트
  • 66 채널 GPS 지원
  • 최대 10Hz 업데이트 속도
  • 3 ~ 4.2 V 작동 범위
  • 신속한 위성신호 획득을 위해 시스템 데이터를 보존하는 마이크로 배터리 내장
  • GPS 신호 수정시 빨간색 LED 표시기
  • MediaTek MT3339 수신기 칩셋
  • SBAS (WAAS, EGNOS, MSAS) 가능
  • 지원 GPS (AGPS)








3. 구성

LS20031 GPS 수신기 모듈의 펌웨어는 초기에 5Hz 업데이트 속도, 57600bps 직렬 통신 속도이며, GGA, GLL, GSV, GSA, RMC 및 VTG NMEA를 출력하도록 설정됩니다.

직렬 포트를 사용하여 LS20031 GPS 수신기를 컴퓨터에 연결 한 후 또는 USB- 시리얼 어댑터, 미니 GPS 윈도우 애플리케이션 (483k zip)을 사용하여 기본 설정을 변경할 수 있습니다.

전송 속도를 변경하거나 필요하지 않은 NMEA 문장을 끌 수 있습니다. MTK 패킷 사용자 설명서 (79k pdf)는 ASCII 패킷의 목록을 제공합니다. 임베디드 응용 프로그램에서 LS20031을 구성 할 수 있습니다.

Locosys의 GPSFox (925k zip) Windows 응용 프로그램은 직렬 GPS 데이터를 환상적으로 표시합니다. Mini GPS 애플리케이션과 달리 LS20031 GPS 수신기는 구성 할 수 없습니다. Locosys LS20031 GPS 수신기는 MediaTek MT3339 66 채널 GPS 칩과 세라믹 안테나로 GPS 위성을 한번에 최대 66 개까지 추적 할 수있는 완벽한 GPS 모듈을 만들 수 있습니다.

GPS 모듈은 최대 10Hz의 업데이트 속도를 지원하며, 빠른 속도를 위해 내장형 마이크로 배터리를 지원합니다. 위성 데이터는 (정상 작동을 위해서는 외부 전원이 필요함), 6 개 이상 다른 NMEA ASCII 문장으로 TTL 레벨의 시리얼 포트로 출력됩니다.

GPS Wiring




4. 파일 다운로드

S2003X GPS Receiver Module Family Datasheet (291k pdf)

Datasheet for the LS2003X family of GPS receiver modules.
MTK packet user’s manual (79k pdf)
A description of the ASCII packets that can be sent to the LS20031 GPS receiver module to configure it.
MiniGPS application (version 1.4) (616k zip)
A windows application for configuring the LS20031 GPS receiver module. This utility lets you change the update rate and control which NMEA formats are output.

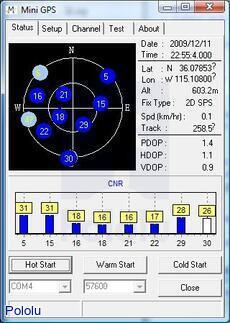

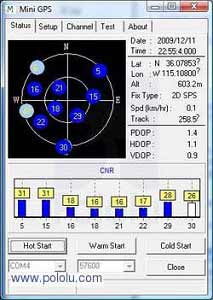

LS20031 모듈로부터 미니 GPS 데이터 표시

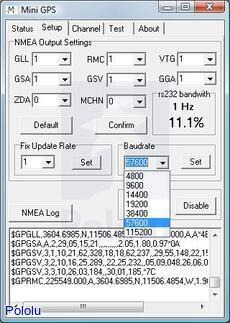

미니 GPS 애플리케이션 설정 탭으로 LS20031 GPS,수신기 모듈를 구성 할 수 있습니다.

MiniGPS application (verison 1.32) (483k zip)

GPSFox application by Locosys (925k zip)
A windows application that interprets NMEA data and displays it nicely. This application looks fancy, but doesn’t let you configure the receiver chip the way the MiniGPS application does.

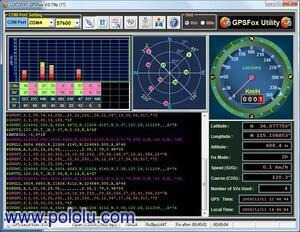

GPSFox windows application showing data from an LS20031 module inside Pololu’s offices.

Recommended links

LS20031 GPS configuration tutorial

DIY Drones explains how to configure the LS20031 by sending MTK ASCII packets with a terminal program




5. GPS 연결 사용시 아래 어댑터가 필요합니다.

Pololu USB-to-Serial Adapter



USB 직렬 어댑터






5. 제품가격 안내 및 구매

SKU

모델명

사양

가격(원)

구매

1249

지피에스 66-Channel LS20031 GPS Receiver Module (MT3329 Chipset)

68,200

구매
