USB 오실로스코프, 혼합 신호(MSO) 오실로스코프



---



저희 PicoScope 제품을 구입하지 않고도 적용 소프트웨어 정품을 다운로드 받아 (누구나 무료) 내부 프로그램의 일부인 "데모" 메뉴를 실행 시키면 오실로스코프의 기초를 마스터 하실 수 있습니다.  전기공학부,전자공학부, 물리학부, 컴퓨터공학부, 자동제어공학부의 기초 실험실 커리큘럼에 작성에 꼭 반영하시길 바랍니다. 영문, 한글 사용 설명서도 다운로드 받으십시오.



귀하의 오실로스코프가 PC 기반 USB 스코프여야 하는 이유



---



한글 기술자료를 다운로드 받으십시오.



 PicoScope 2000 시리즈 데이터 시트

 PicoScope 2000 시리즈 Quick Start Guide



PicoScope 2408B, 4 Channel        4 채널 100 MHz 로 작지만 막강합니다. (브로슈어 다운로드)

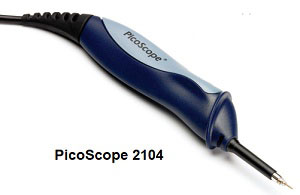

PicoScope 2104, Single Channel         스코프와 프로브가 한 몸체로 휴대가 편리합니다. (브로슈어 다운로드)

---

당신의 완벽한 T&M (Test and Measurement)실험실

PicoScope 2000 시리즈를 고급 오실로스코프, 스펙트럼 분석기, 함수 발생기, 임의 파형 발생기 및 프로토콜 디코더로 즉시 사용할 수 있습니다.

혼합 신호 모델은 또한 16채널 로직 분석기를 추가합니다. 하나의 소형 저비용 USB 전원 장치에 있는 완벽한 전자 연구실.
PicoScope 2000A 모델은 비용 대비 탁월한 가치를 제공하며 교육, 취미 및 현장 서비스 용도에 이상적입니다. 연구실에서는 저렴한 비용으로 공유할 필요 없이 1인당 하나의 스코프를 사용할 수 있습니다.
PicoScope 2000B 모델에는 딥 메모리(최대 128MS), 더 높은 대역폭(최대 100MHz) 및 더 빠른 파형 업데이트 속도라는 추가 이점이 있습니다. PicoScope 2000B 모델은 파형의 고급 분석을 수행할 수 있는 성능을 제공합니다. 설계, 디버그 및 직렬 디코딩에 이상적입니다.
왼쪽의 스코프 구성 패널은 모델, 사양 및 가격에 대한 빠른 가이드를 제공합니다.

---



분명 고급 오실로스코프 입니다

---



논리 분석기 / 혼합 신호 능력



PicoScope 2000 시리즈에는 16 개의 디지털 입력이 가능한 혼합 신호 입력 (추가) 모델이 포함되어 있어 디지털 및 아날로그 신호를 동시에 볼 수 있습니다. 디지털 입력은 개별적으로 또는 2 진수, 10 진수 또는 16 진수로 명명된 그룹으로 하여 버스 스타일로 표시 될 수 있습니다. -5V에서 + 5V까지 별도의 로직 임계 값은 각 각의 8 비트 입력 포트에 지정될 수 있습니다. 디지털 트리거는 어떠한 입력에서도 선택적으로 전화된  임의의 비트 패턴과 결합하여 활성화 할 수 있습니다. 고급 로직 트리거는 아날로그 또는 디지털 입력 채널 또는 둘 모두를 사용하여 복잡한 혼합 신호 트리거링을 사용할 수 있습니다. 디지털 입력은 직렬 디코딩 옵션에 추가 전력을 제공합니다. 아날로그 및 디지털 채널을 동시에 시리얼 데이터를 모두 디코딩 할 수 있으며 최대 18 개의 채널까지 가능합니다. 예커대 당신은 SPI, I²C, CAN 버스, LIN 버스 및 FlexRay 신호를 동시에 디코딩 할 수 있습니다! App note: Debugging an I²C Bus with a PicoScope Mixed–Signal Oscilloscope

Mixed Signal Oscilloscope / Logic Analyzer (roll over red circles for description)



1. 트리거 유형:
트리거 유형에는 기본 에지 트리거링과 복잡한 신호 캡처를 가능하게 하는 다양한 고급 트리거 유형이 포함됩니다.
따라서 글리치가 있는 회로 문제 해결, 제한 위반, 드롭아웃 및 아날로그 및 디지털 회로의 기타 신호 무결성 문제에 이상적입니다.
예를 들어 펄스 폭 트리거를 사용하면 원래보다 좁은 펄스를 쉽게 감지할 수 있습니다.
런트 트리거는 디지털 회로 설계에서 설정 및 유지 위반으로 인해 발생하는 높이 미만/초과 펄스를 분리하는 데 사용할 수 있습니다.



2. 시간축 제어:
시간축 제어는 초/분할 제어를 사용하여 획득 타이밍을 설정하는 데 사용됩니다.
샘플링 컨트롤은 시간 기반 작동 모드를 선택할 수 있도록 합니다.
버퍼 메모리 우선순위는 고정된 캡처 메모리 깊이를 유지하기 위해 샘플링 속도를 조정합니다.
샘플링 속도 우선 순위는 고정된 샘플링 속도를 유지하기 위해 메모리 깊이를 조정합니다.



3. 채널 컨트롤:
채널 컨트롤은 테스트 중인 장치(DUT)에서 측정을 수행하기 전에 프로브 유형을 관리하고, 채널 이름을 할당하고, 수직 스케일링 입력 커플링을 설정하고, 기타 신호 컨디셔닝 매개변수를 설정하는 데 사용됩니다.



4. 디지털 채널 컨트롤:
MSO 모델의 디지털 채널 컨트롤은 해당 채널의 전압이 설정된 임계값보다 높거나 낮은지 여부에 따라 디지털 신호를 로직 하이 또는 로직 로우로 표시합니다.
디지털 채널은 개별적으로 표시되거나 버스 디스플레이에서 함께 그룹화될 수 있으며, 항상 동일한 트리거 포인트 주변의 아날로그 채널과 상호 연관됩니다. 버스 값은 DAC 테스트를 위해 16진수, 2진수, 10진수
또는 레벨로 표시할 수 있습니다.



5. 툴파크:
Toolpark에는 측정, 수학 채널, 직렬 디코딩, 눈금자, 마스크 테스트 및 작업 등과 같은 보조 기능이 있으며 원터치로 사용할 수 있으며 사용자 기본 설정 및 작업 패턴에 맞는 사용자 지정 UI 레이아웃을 만들기 위해 즐겨찾기에 추가할 수 있습니다.



6. 수학 채널:
PicoScopes는 곱하기, 나누기, 적분과 같은 고급 수학 기능과 더하기 및 빼기와 같은 기본 기능을 제공합니다.
곱셈을 사용하여 V&I 파형에서 전력을 계산하고 전력 파형을 통합하여 에너지를 계산할 수 있습니다.



7. 시리얼 디코딩:
PicoScopes는 I2C, SPI, UART/RS-232 및 자동차 및 임베디드 시스템 애플리케이션용 CAN 표준을 포함하여 30개 이상의 프로토콜을 디코딩할 수 있습니다.
디코딩된 패킷은 공통 시간 축의 파형 아래에 데이터 버스 타이밍 형식으로 디코딩된 데이터(16진수, 2진수, 10진수 또는 ASCII)를 표시하는 그래프 형식으로 표시될 수 있으며 오류 프레임은 빨간색으로 표시됩니다.
이러한 프레임을 확대하여 자세한 파형 특성을 조사할 수 있습니다.
패킷은 데이터와 모든 플래그 및 식별자를 포함하여 디코딩된 프레임 목록을 표시하는 테이블 형식으로 표시될 수도 있습니다.



---

시리얼버스 디코딩 과 프로토콜 분석

피코 스코프는 1-Wire, ARINC 429, CAN, DCC, DMX512, 이더넷, FlexRay, I²C, I²S, LIN, PS / 2, SENT, SPI, UART

(RS-232 / RS-422 / RS-485) 및 USB 프로토콜 데이터 디코딩을 표준으로 가능하며 향후 더 많은 다양한 프로토콜을 개발 중이며

앞으로 무료로 제공되는 소프트웨어 업그레이드를 통해 사용할 수 있습니다.

복합 프로토콜을 캡처하고 디코딩 할 수 있으며 사용  채널 수에만 한계가 있을 수 있습니다 (MSO 모델의 경우 18 개).

브리지를 통한 데이터 흐름을 관찰하는 기능 (예 : CAN 버스 in, LIN bus out)은 엄청나게 강력합니다.

딥 메모리 버퍼는 PicoScope 2000B 모델을 그대로 시리얼 디코딩에 이상적으로 만들어줍니다.

즉, 수천 프레임의 데이터를 캡처하고 디코딩 할 수 있습니다.



---



FET 스펙트럼 분석기




스펙트럼보기는 주파수에 대한 진폭을 표시하고 그렇지 않은 경우 오실로스코프 기능에서 숨겨진 세부정보를 나타냅니다.

신호의 잡음, 혼선 또는 왜곡을 찾는 데 이상적입니다.

동일한 데이터의 오실로스코프 뷰와 함께 여러 개의 스펙트럼 뷰를 표시 할 수 있습니다.

자동 주파수 영역 측정의 포괄적 인 세트가 디스플레이에 추가 될 수 있으며, THD, THD + N, SNR, SINAD 및 IMD 가 포함됩니다.

마스크 리밋 테스트는 스펙트럼에 적용 할 수 있으며 AWG와 스펙트럼 모드를 함께 사용하여 스위프 스칼라 네트워크 분석을 수행 할 수도 있습니다.

PicoScope 2000B 모델을 사용하면 탁월한 주파수 분해능으로 최대 100 만 포인트의 FFT를 밀리 초 단위로 계산할 수 있습니다.

FFT에서 포인트 수를 늘리면 노이즈도 낮아지게 하거나 숨겨진 신호를 드러내게 합니다.



---



임의 파형 발생기 (AWG) 및 함수 발생기



모든 PicoScope 2000 시리즈 오실로스코프에는 함수 발생기와 임의 파형 발생기가 내장되어 있고

임의 파형 발생기(AWG)는 스코프 전면 패널 BNC에서 신호를 출력합니다.

함수 발생기는 사인파, 구형파, 삼각파 및 DC 레벨 파형을 생성 할 수 있습니다.

더욱이 AWG를 사용하면 데이터 파일에서 사용자 정의 파형을 가져 오거나 내장 된 그래픽 AWG 편집기를 사용하여 생성 및 수정할 수 있습니다.

레벨, 오프셋 및 주파수 제어뿐 아니라 고급 옵션을 사용하면 주파수 범위까지 확대 할 수 있습니다.

첨단 스펙트럼 모드와 결합, 피크 홀드, 평균화 및 선형 / 로그 축을 통해 앰프 및 필터 응답을 테스트 할 수있는 강력한 도구를 제공합니다.

PicoScope 2000B 모델에는 다양한 조건이 충족 될 때 출력되는 파형의 하나 이상의 사이클을 허용하는 트리거 옵션이 있습니다.

즉 그 조건이란 스코프 트리거 또는 마스크 리밋 테스트 실패와 같은 때입니다.



---



새로운 기능을 다운로드하거나 직접 작성하십시오



SDK (소프트웨어 개발 키트)를 사용하면 자체 소프트웨어를 작성할 수 있으며 SDK

(소프트웨어 개발 키트) 안에는 Microsoft Windows, Apple Mac (OS X) 및 Linux (Raspberry Pi 및 BeagleBone 포함)

의 각종 드라이버들이 포함되어 있습니다. 또한 이 안에 포함된 예제 코드는 타사 소프트웨어 패키지 들

(예 : Microsoft Excel, 내쇼날 인스트루먼트의 LabVIEW 및 MathWorks MATLAB)과 인터훼이스 할 수 있는 방법들을 예시하고 있습니다.

또한 PicoScope 사용자들의 활발한 커뮤니티는 코드와 애플리케이션을 포럼 및 PicoApps 섹션을 통하여 공유 할 수 있습니다.

  아래 주파수 응답 분석기는 가장 인기있는 타사 응용 프로그램 중 하나입니다.



최초 사용자 교육 비디오 Part 1





최초 사용자 교육 비디오 Part 2



---

PicoScope 2000 기술자료

---

더욱 상세한 사양은 저희 본사의 아래 Link를 참조하여 주십시오
