PT-104 데이터 로거

PT-104 백금 저항 데이터 로거




PT-104는 4 채널 온도 측정 데이터 로거입니다. 최고의 해상도 (0.001 ° C)와 정확도 (0.015 ° C)를 제공합니다. 온도와 함께 저항 및 전압을 측정하는 곳에도 사용할 수 있습니다.






신 개념 클라우드 서비스 기반 (PicoLog Cloud®)




PicoLog 6의 입증된 설계를 기반으로 하는 PicoLog Cloud는 Pico 데이터 로거를 사용할 수 있는 방법을 확장하는 여러 가지 훌륭한 새 기능을 도입한  클라우드 서비스 기반 소프트웨어로 무료 업그레이드 됩니다.

PicoLog Cloud를 사용하면 현재의 모든 Pico 데이터 로거 및 실시간 스코프가 데이터를 새로운 무료 클라우드 서비스로 직접 캡처할 수 있으며,
전 세계 어디에서나 PC, 휴대폰 또는 태블릿을 통해 공유할 수 있습니다.
또한 라이브 캡처 데이터를 클라우드에서 타사 데이터베이스 또는 프로그램으로 전송할 수 있는 API를 사용할 수 있습니다.



 PT-104 (Win10 ), PP682





PT-104 (Win7), PP161



  (브로슈어 다운로드)





  • 온도, 저항 및 전압 측정
  • 높은 해상도와 정확성
  • PT100 및 PT1000 센서와 함께 작동합니다.
  • 2, 3 및 4 와이어 센서 지원
  • 전원 공급 장치가 필요하지 않습니다.
  • USB, DB9 및 이더넷 인터페이스
  • 단일 PC에서 여러 장치 실행




한글 브로슈어를 다운로드 받으세요.










정확도 및 해상도



정확한 온도 센서가 널리 사용 가능하지만 측정 장치로 인한 오류로 인해이를 활용하는 것이 어려웠습니다. 그러나 PT-104는 혁신적인 디자인으로 인해 본질적으로 정확합니다. 전압 레퍼런스 (온도에 민감한 경향이 있음)에 의존하기보다는 매우 안정한 (온도 계수 및 드리프트) '기준'저항을 사용합니다. 각 레지스터의 정확한 값은 정확도를 제공하기 위해 EEPROM에 저장됩니다 (연간 재 보정 권장). 고성능 24 비트 ADC는 0.001 ° C의 해상도를 달성하는데 사용됩니다.






온도


PT-104는 백금 저항 온도계 (PRT)를 사용하여 온도를 측정합니다.

일반적인 업계 표준 (PT100 및 PT1000)이 모두 지원됩니다.

이 장치는 2, 3 및 4 와이어 센서와 호환됩니다 (정확한 측정을 위해서는 4 와이어 PT100 센서 권장).

다양한 PT100 센서를 PT-104와 함께 사용할 수 있습니다.






적용 센서

PT100





















PT1000




전압



전압 측정의 경우, 각 입력 커넥터는 접지 또는 2 개의 단일 종단 형 입력과 함께 차동 입력으로 처리 될 수 있습니다. 두 입력은 모두 0 볼트 이상이어야합니다. 그러나 어느 입력이 더 높은 전압을 갖는지는 중요하지 않습니다.
두 가지 전압 범위 (0 ~ 115mV 및 0 ~ 2500mV)를 사용할 수 있습니다. 가장 정확한 측정을 위해 0 ~ 2500 mV 범위를 사용하십시오.




저항



PT-104는 저항 측정시 최대 정확도를 제공하기 위해 4 와이어 회로를 사용합니다.
두 가지 저항 범위 (0 ~ 375 Ω 및 0 ~ 10,000 Ω)를 사용할 수 있습니다. 이 장치는 0 ~ 375 Ω에 대해 보정되므로 정확한 측정을 위해이 범위를 사용해야합니다.




​​​​​​

단일 채널 스크류 터미널 어댑터













                   PP660


5 핀 미니 DIN 커넥터가 장착되지 않은 타사 센서와의 인터페이스 또는 전압 또는 저항 측정은 PP660 스크류 터미널 어댑터를 사용하여 가능합니다. 이 저렴한 어댑터에는 4 개의 브레이크 아웃 터미널이 있으며 PT-104의 단일 채널을 차지합니다.






소프트웨어


PT-104 데이터 로거는 PicoLog 6 데이터 로깅 소프트웨어와 함께 제공됩니다.

이 강력하면서도 유연한 데이터 수집 소프트웨어를 사용하면 데이터를 수집, 조작, 분석, 표시 및 내보낼 수 있습니다.

처음부터 직관적으로 처음부터 직관적으로 설계된 PicoLog 6를 사용하면 데이터 로깅 경험 수준에 관계없이 마우스 몇 번의 클릭만으로 로거를 설정하고 기록을 시작할 수 있습니다.

여기에서 캡처 시작은 간단합니다. 로거를 연결하고 채널을 추가하고 녹화를 누르면 기록 중입니다!

PicoLog 6에는 고급 데이터 로깅 요구를 충족시키는 여러 가지 추가 기능도 포함되어 있습니다.

소프트웨어 개발 키트 인 PicoSDK도 다운로드 할 수 있습니다.

SDK에는 자체 소프트웨어를 작성하거나 MATLAB, LabVIEW, C, C ++, C # 및 Python과 같은 타사 소프트웨어와 함께 PT-104 데이터 로거를 사용하는 데 사용할 수있는 다양한 소프트웨어 드라이버 및 예제 코드가 포함되어 있습니다.






하지만 더 많은 채널을 측정해야합니다…


PT-104는 한 번에 최대 4 개의 채널을 측정 할 수 있습니다. 더 많은 채널이 필요하십니까? 문제 없어요. PicoLog를 사용하면 하나의 PC에 최대 20 개의 PT-104를 연결할 수 있으므로 잠재적 인 80 채널 PT100 데이터 로거가 제공됩니다. 또는 PT-104 로거를 PicoLog 1000 멀티 채널 데이터 로거와 같은 최대 19 개의 다른 Pico 데이터 로거와 함께 사용하여 나만의 맞춤형 데이터 수집 시스템을 만들 수 있습니다












휴대성의 최강


USB 및 이더넷 인터페이스를 통해 PT-104는 다양한 상황에서 사용될 수 있습니다.

다양한 위치에서 사용할 수 있고 설치 및 사용이 빠른 휴대용 솔루션이 필요한 경우 USB를 통해 랩탑을 PT-104에 연결하기 만하면됩니다.

몇 시간 또는 며칠 동안 또는 원격 위치에서 상황을 모니터링해야합니까?

PT-104를 네트워크의 예비 포트에 꽂은 다음 LAN 또는 인터넷을 통해 원격으로 액세스하십시오.

PoE (Power over Ethernet) 기술을 사용하면 별도의 전원 공급 장치가 필요하지 않습니다.

icoLog 6 데이터 로깅 소프트웨어는 Windows에서 이더넷 연결 만 지원합니다.






정확도가 가장 중요한 경우 PT-104가 필요한 것입니다


PT-104 백금 저항 데이터 로거는 최고의 해상도와 정확성을 제공합니다.

온도, 전압 및 저항을 측정하는 데 사용할 수 있습니다.

USB 및 이더넷 인터페이스를 모두 사용하면 LAN 또는 인터넷을 통해 PT-104에 원격으로 액세스 할 수있는 기능과 함께 PT-104 연결 및 전원 공급 방법을 선택할 수 있습니다.

온도 측정의 정확도가 가장 중요한 경우 PT-104가 필요합니다.






PT100 probe, general purpose, class A, 2 m


SE011은 공기 및 삽입 응용 분야의 온도 측정에 사용할 수 있는 범용, 클래스 A 정확도, 백금 저항 온도 프로브입니다.





Type: SE011




PT100 fast response air probe, class A, 1 m


SE017은 공기 온도를 측정하기 위한 클래스 A 정확도, 빠른 응답의 백금 저항 온도계 프로브입니다.

Type: SE017



PT100, PT 1000 센서의 연결

PT-104 (Win7형) 가 PT100, PT1000 센서 (3선식)와 연결되어  상온을 측정중에 있습니다.

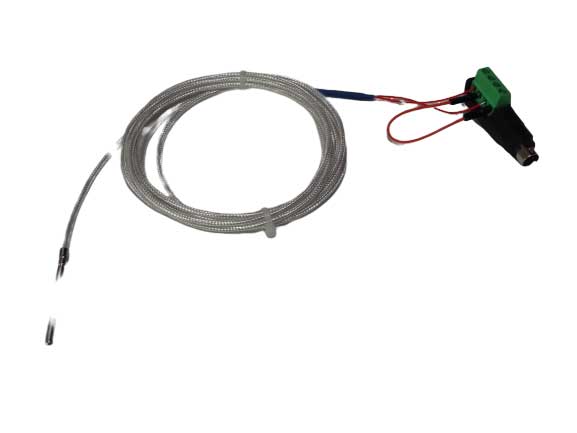

PT1000 을 연결하기 위해선 PP660, Screw terminal adaptor가 필요합니다.




Down loads


 PT-104 (Win10 ), PP682

더욱 상세한 사양은 저희 본사의 아래 Link를 참조하여 주십시오

PicoLog Software PicoLog Cloud  Reviews Documents Accessories Specifications




PT-104 (Win7), PP161

더욱 상세한 사양은 저희 본사의 아래 Link를 참조하여 주십시오

PicoLog Software Manual Broshure






제품가격 안내 및 구매



SKU 모델 명  사 양

가격(원)

구 매

PP682

PT-104 (Win10)

PT-104,4 channel RTD/PRT data logger,USB, Win10

1,013,100

구매

PP161 PT-104 (Win 7) PT-104,4 channel RTD/PRT data logger,USB & DB9 Win7 440,000 구매
SE011 SE011

PT100 probe, general purpose, class A, 2 m

59,400 구매
SE017 SE017 PT100 fast response air probe, class A, 1 m 121,000 구매
