PC 오실로스코프 사용 Tip

하니테크의 사업/기술 협럭선인 영국의 피코 테크놀러지(Pico Technology)사 또는 저희 하니테크가 엄선한 PC 오실로스코프, 데이터 로거 사용 Tip입니다.

파형 데이터 Acquisition

PicoScope 6의 DeepMeasure 기능은 버퍼에 저장된 모든 파형을 각 사이클마다

최대 12개의 파라미터를 순식간에 출력 해 낼 수 있습니다.

오른쪽 사진은 PicoScoep 6 프로그램 만으로 <데모기능>을 실행시켜 10MHz 정현파의 파형을 입력하여 버퍼에 저장된 각 파형의 파라미터를 표시한 결과이며 csv 화일 로 출력한 예제를 표시하고 있습니다.

표시 파라미터 종류;

사이클 타임
주파수
고,저 펄스 폭
듀티 사이클
파형 상승 및 하강 시간
오버 슈트 및 언더 슈트
파현 최대, 최소 전압
전압( 피크 to 피크)
트리거와 관련된 시작 및 종료 시간

실행 방법:

PicoScope 6 실행 ->

신호입력 및 조정->

Auto 트리거->

메뉴->

Measurements->

DeepMeasure->

Create->

Naming->

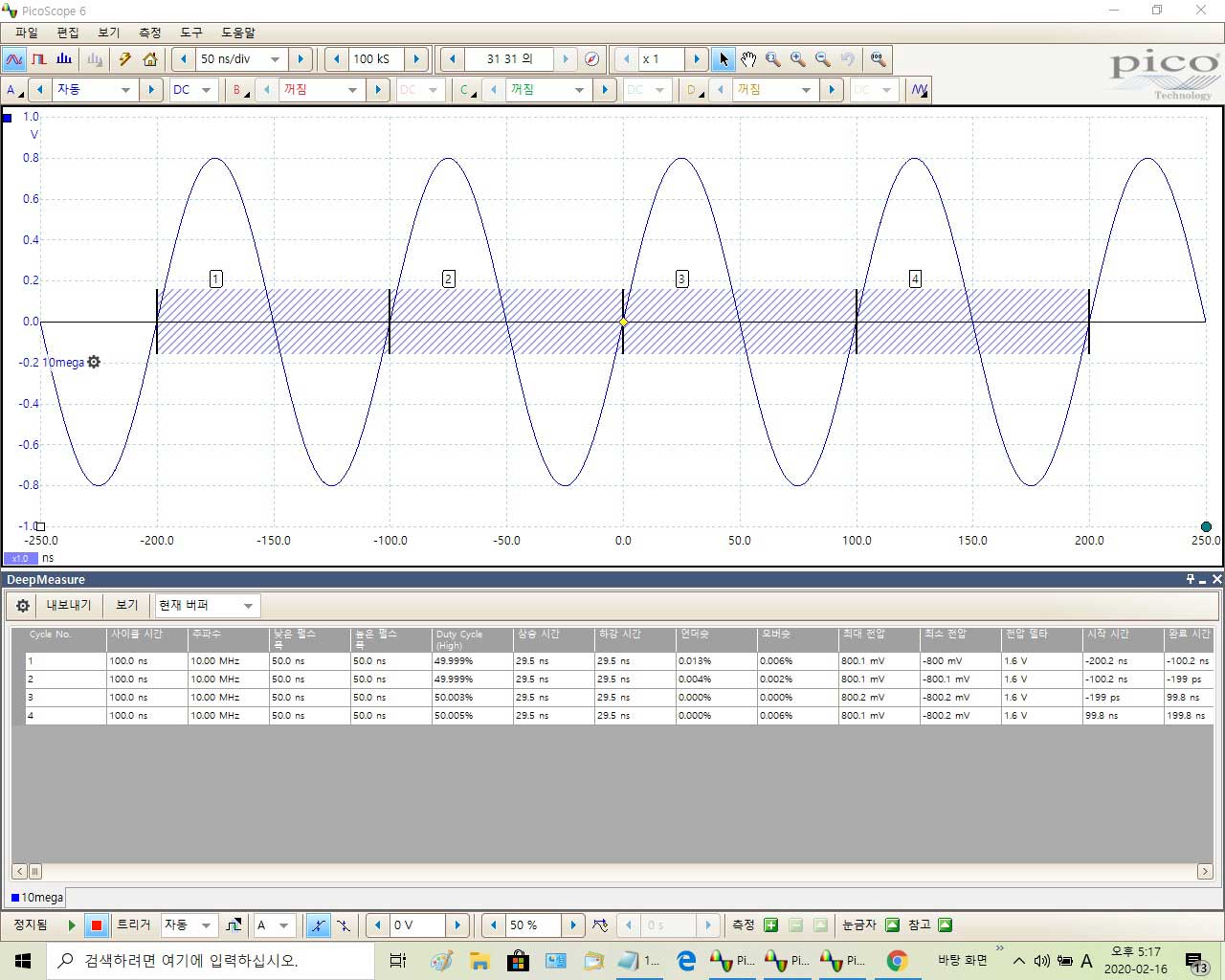

PicoScope 6 에 의하여 31번 버퍼에 저장된 4개의10MHz 정현파 및 파라미터 (하단)

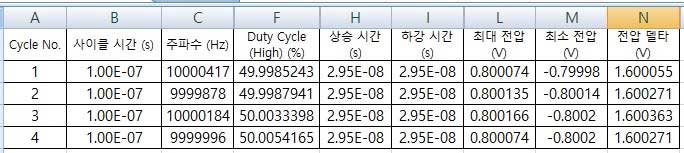

외부에 출력된 10MHz 정현파 Data 샘플 csv 화일 일부

< 상기 샘플 데모 구현은 누구나 보유하고 있는 PC만으로 PicoScope Kit를 구입 하지 않고도
무료로 PicoScope 6를 다운로드 받아 가능합니다.>

자동 축정렬

자동 축정렬 이란

여러 파형을 한 번에 표시하면 혼동 될 수 있습니다. PicoScope 6에는 보기 메뉴에서 또는 PicoScope 디스플레이를 마우스 오른쪽 단추로 클릭하여 자동 축 정렬 명령을 사용할 수 있습니다.

이 예에서 PicoScope는 4 개의 파형을 모두 30 % 수직 스케일로 표시하며 겹치지 않도록 이동되었습니다. 채널 D의 높은 주파수 신호로 인해 신호를 보기가 어렵지만 디스플레이가 훨씬 선명하고 신호를 비교하기가 훨씬 쉽습니다.

그렇다고 해상도가 저하 된 것은 아닙니다.
자세한 내용을 보려면 창 상단의 확대/축소 및 스크롤 도구 모음에서 컨트롤을 사용하여 확대하면 됩니다. 이 예에서 수평 줌은 x126으로 설정되어 파형의 모양을 명확하게 볼 수 있습니다. (2020.1.23 입력)

PicoScope 6 display showing a ramp-up waveform. The Zoom Overview window is visible to the bottom right.

미국 소재 초음파 솔루선 전문회사 Maxbotix사 의 PicoScope 사용 예제입니다.

피코 스코프를 사용하여 출력 된 초음파 신호 아날로그 엔벨로프

아날로그 엔벨로프 캡처
피코 스코프 사용
아날로그 엔벨로프 스크린 샷

아날로그 엔벨로프 출력은 어쿠스틱 리턴 신호의 로그 압축 전압 출력으로 사용자가 센서의 내부 동작을 볼 수있는 기능을 제공합니다. 이 출력을 통해 사용자는 시스템 응용 프로그램의 전반적인 작동을 쉽게 확인할 수 있습니다. 고급 사용자는 아날로그 엔벨로프를 읽고 자체 디지털 변환기로 데이터를 처리하도록 선택할 수 있습니다. 또한 이 출력은 Maxbotix에 문제 해결을 지원하거나 응용 프로그램에 대한 반 맞춤형 펌웨어 솔루션을 제공하는데 필요한 데이터를 제공 할 수 있습니다.

아날로그 엔벨로프 문제 해결

아날로그 엔벨로프를 사용하는 가장 일반적인 예는 대상에 대한 음향 경로를 어수선하게 만드는 물리적인 물체와 같은 간섭 소스를 포착하는 것입니다. 또 다른 사용 예는 주변에 또 다른 청각 소음원이 있는지 확인하는 것입니다.

Figure 1. Analog Envelope Output

Figure 2. Picoscope & Minigrabbers

더욱 상세한 사항은 다음 -> 을 참조하십시오

Bridge Rectifier and PicoScope

이 새로운 교육용 비디오는 Pizzey Technology YouTube 채널에서 제공됩니다.

브리지 정류기의 출력에서 리플 전압 및 주파수를 측정하는 방법을 보여줍니다.

2019.3.19 from News Letter of Pico Technology

PicoScope 4000 시리즈 처음 시작하기 도움 동영상

아래 동영상은 자동차용 PicoScope의 초심자가 두려움없이 자동차의 시동 배터리의 동작시 순간 전류, 전압을 측정 해 보는 도움 동영상입니다.

각종 프로브의 연결방법, 관련 PicoScope6 (관련 소프트웨어) 다운로드, 그리고 최초로 소프트웨어 메뉴설정 요령을 알기쉽게 시연하고 있습니다.

관련 매뉴얼의 정독도 중요하지만 몇분의 시연을 통해서 안심하고 목적 프로젝트에 착수 할 수 있습니다.

2019.3.20

다음은 브리스톨 대학교 (University of Bristol)의 교육 비디오입니다. PicoScope를 사용하여 반전 증폭기를 테스트하는 방법을 보여줍니다.

글리치 감지하기

게시일 : 2016. 4. 25.

마스크 한계 테스트, 세그먼트 메모리 및 알람을 사용하여 글리치 감지.

PicoScope - MATLAB 인스트루먼트 드라이버를 사용하여 시작하는 방법

게시일 : 2014. 7. 22.

Pico Technology는 사용자가 Instrume

피코 스코프 6 : 딥 메모리 사용하기 피코 스코프

2011 년 9 월 19.

피코 스코프의 딥 메모리를 최대한 활용하십시오. 세그먼트 메모리, 최대 1 GS 샘플의 긴 단일 캡처 및 신속한 트리거 모드를 시연합니다.

PicoScope 6 SDK 사용법

< Copilot AI>

2023.11.16

PicoScope 6은 Pico Technology 오실로스코프를 위한 포괄적인 소프트웨어 응용 프로그램입니다.

PicoScope 하드웨어 장치와 함께 사용하여 PC에 오실로스코프와 스펙트럼 분석기를 생성합니다.

PicoScope 6의 주요 기능은 다음과 같습니다 ¹:

2- 및 4-채널 모델과 2+16 디지털 채널 MSO 모델을 지원합니다.
10에서 100 MHz까지의 대역폭을 제공합니다.
최대 128 MS의 버퍼 메모리를 갖추고 있습니다.
고급 파형 수학과 자동 측정 기능을 제공합니다.
I2C, SPI, CAN, RS-232/UART 및 ARINC 429을 포함한 19개의 직렬 프로토콜 디코더를 기본으로 제공합니다.

PicoScope 6의 SDK는 MATLAB, LabVIEW, C# 등의 다양한 프로그래밍 언어와 환경에서 PicoScope 오실로스코프를 제어하고 데이터를 캡처하고 분석할 수 있도록 도와줍니다.

PicoScope 6의 SDK는 다음과 같은 내용을 포함합니다 ²:

PicoScope 6 드라이버 및 API 설명서
PicoScope 6 예제 코드 및 프로젝트
PicoScope 6 지원 포럼 및 연락처 정보

PicoScope 6의 SDK를 사용하려면 다음의 요구 사항을 충족해야 합니다 ²:

PicoScope 6 소프트웨어가 설치되어 있어야 합니다.
PicoScope 6 호환 오실로스코프가 PC에 연결되어 있어야 합니다.
프로그래밍 언어와 환경에 맞는 개발 도구가 설치되어 있어야 합니다.

PicoScope 6의 SDK를 사용하는 방법은 다음과 같습니다 ²:

PicoScope 6 드라이버 및 API 설명서를 참고하여 PicoScope 오실로스코프의 기능과 인터페이스를 이해합니다.
PicoScope 6 예제 코드 및 프로젝트를 실행하여 PicoScope 오실로스코프를 제어하고 데이터를 캡처하고 분석하는 방법을 학습합니다.
PicoScope 6 지원 포럼에서 다른 개발자들과 의견을 공유하고 문제를 해결합니다.
PicoScope 6 SDK를 사용하여 자신만의 오실로스코프 응용 프로그램을 개발합니다.

PicoScope 6의 SDK를 사용하는 예제는 다음의 링크에서 확인할 수 있습니다[³][3] ⁴.
PicoScope 6의 SDK에 대한 자세한 정보는 Pico Technology 웹사이트에서 확인할 수 있습니다 ².

자세한 정보:

PicoScope 6, SDK, c 언어 예제프로그램, streaming mode.

PicoScope 6의 SDK를 사용하여 C 언어로 streaming mode를 구현하는 예제 프로그램을 찾으시는 것 같습니다.

PicoScope streaming mode | Pico Technology: 이 문서는 PicoScope 오실로스코프의 streaming mode에 대한 개념과 장점을 설명하고 있습니다.
streaming mode는 PicoScope 6 소프트웨어와 PicoScope 드라이버가 USB 인터페이스를 통해 빠른 데이터 전송을 가능하게 해주는 두 가지 데이터 전송 모드 중 하나입니다.
streaming mode를 사용하면 오실로스코프의 버퍼 메모리 크기에 제한되지 않고 PC의 메모리나 디스크에 장시간의 파형을 저장할 수 있습니다.
How do I force Picoscope to use streaming mode? - Pico Technology: 이 포럼 글은 PicoScope 6 소프트웨어에서 streaming mode를 강제로 사용하는 방법에 대한 질문과 답변을 담고 있습니다.
PicoScope 6 소프트웨어에서는 시간축을 1초 이상으로 설정하면 streaming mode가 자동으로 활성화된다고 합니다.
또한 SDK를 사용하여 PicoScope 6 소프트웨어에서 제공하는 것보다 더 높은 샘플링 속도로 streaming mode를 사용할 수 있다고 합니다.
PicoScope oscilloscope software and PicoLog data logging software: 이 웹 페이지는 PicoScope 오실로스코프 소프트웨어와 PicoLog 데이터 로깅 소프트웨어의 최신 버전을 다운로드할 수 있는 링크를 제공합니다.
또한 SDK, 브로셔, 매뉴얼 등의 다른 자료들도 다운로드할 수 있습니다.
Oscilloscope SDK for MATLAB, LabVIEW, C# etc. - Pico Tech: 이 문서는 PicoScope 오실로스코프의 SDK에 대한 개요를 제공합니다.
SDK는 MATLAB, LabVIEW, C#, C/C++, Python 등의 다양한 프로그래밍 언어와 환경에서 PicoScope 오실로스코프를 제어하고 데이터를 캡처하고 분석할 수 있도록 도와줍니다.
SDK에는 드라이버, API 설명서, 예제 코드, 프로젝트 등이 포함되어 있습니다.

저는 이 중에서 Oscilloscope SDK for MATLAB, LabVIEW, C# etc. - Pico Tech 문서가 C 언어로 streaming mode를 구현하는 예제 프로그램을 찾는데 가장 도움이 될 것 같습니다.
이 문서에서는 C/C++ 예제 프로젝트의 다운로드 링크와 실행 방법을 안내하고 있습니다.
예제 프로젝트 중에는 streaming mode를 사용하는 것도 있습니다.
예를 들어, ps2000aCon.c 파일은 PicoScope 2000A 시리즈 오실로스코프를 streaming mode로 실행하는 콘솔 응용 프로그램입니다.
이 파일을 다운로드하고 컴파일하고 실행하면 streaming mode를 사용하는 방법을 확인할 수 있습니다.
