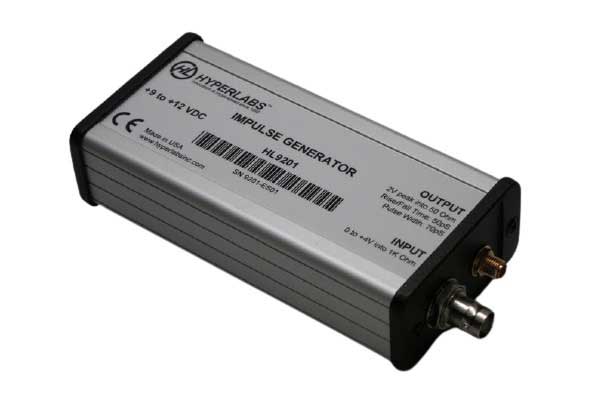

HL9201 트리거 가능 임펄스 발생기 (50 ps)

---





HL9201 트리거 가능 임펄스 생성기 모듈은 짧은 양성의 진행 입력 신호의 모든 양성방향 천이에 대한 출력 펄스(50ps 상승 시간)를 발생시킵니다.

각 펄스는 울트라 광대역 (UWB)의 통신영역에서 (2-10 GHz)의 넓은 스펙트럼을 가집니다.
이 제품은 HL9101과 같이 100 ps 상승 시간 펄스사양으로 사용할 수 있습니다.



---

 기술 사양

• 양성 방향 인가 펄스 :
• 상승 / 하강 시간 : 50 ps
• 펄스 폭 : 100 ps
• 진폭 : 2V 이상. 50 Ω 부하로
• 트리거 속도 : 10 Hz ~ 50 MHz

---

 제품 응용

• 흥미로운 안테나 및 기타 신호 도관
• 울트라 광대역 (UWB)에서 신호 펄스 생성

---

 서류

 설치 도면



---
