자외선 불꽃 감지 센서

 자외선 불꽃 감지 센서

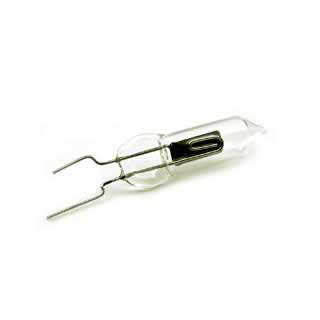

Hamamatsu UVTron  (R2868)



Hamamatsu R2868은 금속의 광전 효과와 가스 증배 효과를 이용한 UVTRON 자외선 ON/OFF 감지기입니다. 185nm ~ 260nm의 좁은 분광 감도를 가지며 가시광선에  동작하지 않습니다. 반도체 검출기와 달리 가시광 차단 필터가 필요하지 않아 사용이 간편합니다. 작은 크기에도 불구하고 R2868은 넓은 각도 감도(지향성)를 가지며 금속판 음극을 사용하여 불꽃에서 방출되는 약한 자외선을 안정적이고 신속하게 감지할 수 있습니다(예:  햇볕이 빛이는 방안에서 일지라도 담배 라이터의 5m 이상의 거리에서 불꽃 감지 가능 ).

R2868은 화염 감지기 및 화재 경보기에 사용하기에 매우 적합하며 고압 송전선의 코로나 방전과 같은 눈에 보이지 않는 방전 현상을 감지하는 데에도 적합합니다.




1. 응용 분야



  • l가스/기름 라이터 성냥용 화염 감지기
  • 화재 경보기
  • 버너용 연소 모니터
  • 자외선 누출 검사
  • 방전감지
  • 자외선 스위칭





2. 일반 사양

Parameter

Value Unit
Spectral Response 185 to 260 nm
Window Material UV glass
Weight Approx. 1.5 g



3. 최대 사양

Parameter Value Unit
Supply Voltage 400 V
Peak Current  30 mA
Average Discharge Current  1 mA
Operating Temperature -20 to +60 °C



4. 특성표 (at 25 °C)

Parameter Value Unit
Recommended Operating Voltage (DC) 325 ± 25 V
Discharge Starting Voltage (with UV radiation) (DC) (Max) 280 V
Background  (Max) 10 min-1
Sensitivity  (Typ) 5000 min-1

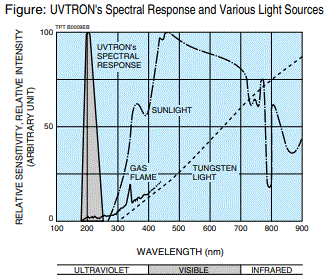

<광원 종류애 따른 스펙트럼 특성>

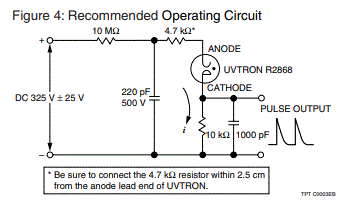

<동작 회로도>



5. 제품가격 안내 및 구매

SKU

모델명

사양

가격(원)

구매

R2868

자외선 불꽃감지센서   Hamamatsu UVTron Flame Detector,R2868

82,500

구매
