Time Domain Reflectometer

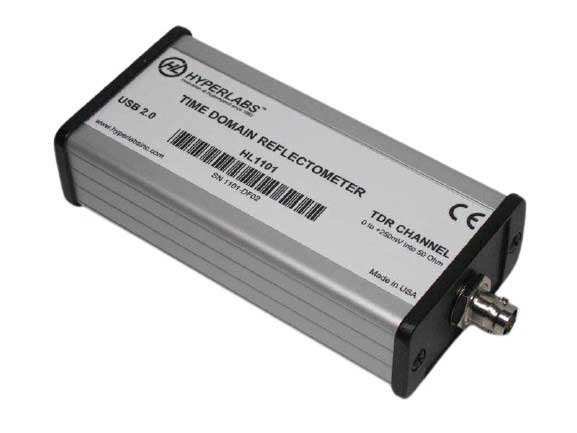

HL1100 시리즈 Time Domain Reflectometer


HL1101은 정전기에 견딜 수 있는 USB 구동 TDR입니다. 다양한 실험실, 현장, 산업 응용 분야.
공급되는 ZTDR ™ 소프트웨어가 모든 Windows PC 환경에서 전체 파형 및 임피던스를 표시합니다.





Time Domain Reflectometer(TDR)은 네트워크 케이블의 손상 및 단선을 검사하는 장비로서 검사를 위한 신호를 전송하고 신호의 반송에 따라 상태를 점검합니다.

HYPERLABS HL1100 시리즈 TDR 계측기는 현장 또는 실험실에서 사용하기 위한 고성능 테스트 및 측정 기능을 제공합니다. 이 도구들은 케이블 및 인터커넥트의 오류 감지와 같은 애플리케이션, 임피던스 특성 분석, 비행 시간 분석, 수위 측정 등에 사용됩니다.

제공되는 ZTDR ™ 소프트웨어는 시간 도메인 파형의 판독과 조작을 위한 다목적 도구로 어떠한 Windows PC에서도 가능합니다.

이 TDR은 또한 정전기 보호 최대 ESDS Class 2로 거친 유지 관리, 제조 및 데이터 수집 환경에 이상적입니다.

HYPERLABS 제품은 휴대용 TDR 미터와 거의 같은 가격대에, 우수한 성능과 TDR 응용 프로그램으로 다양한 면모를 갖추고 있습니다.



한국지반 환경공학회 논문



대한 토목학회 논문




주요 사양



1. 장비구성:

  • 현장에서 사용 가능한 정전기 보호( 최대 ESDS Class 2)가 되는 이동형 장비 본체: 1개
  • 응용 소프트 웨어:  1개

2. 상세 시양

  • 상승 시간 (10-90 %):   200 ps
  • 시간 축 범위:          3 μs
  • 시간 해상도:           10.2 ps
  • 기능 범위:              200 m(왕복 400 m)
  • 거리 분해능:           4 cm 이내
  • 진폭:                     + 250 mV
  • 수차 (Aberrations):   1ns 에서 +10%, -5%, 총 15% 피크 대 피크, 1ns 후 +3%, -3%, 총 5% 피크 대 피크.
  • 교정:                       내부, 50 Ω에서 ± 1 Ω
  • 시간축 정확도:         ± 3 %
  • 정전적 강성도:        ESDS 구성요소 감도분류의 클래스 2(ESD STM5.1-1998)
  • 출력 커넥터:          1 x BNC
  • 인터페이스:           1 개의 USB 케이블을 통해 전원이 공급되고 제어 됨
  • 포함 소프트웨어:    Windows 용
  • 수평 스케일링:       미터, 피트, 또는 시간 (ns)
  • 수직 스케일링:        mV, Rho, 표준화, 임피던스
  • 유전 상수:              선택 가능, 1.0 ~ 10.0
  • 적용 온도 (°C ):     작동( 0 ~ + 40) ,  보관( -40 ~ + 85)
  • 칫수 (mm):           143.8 x 62.0 x 37.6
  • 무게 (g):             218

3. Standard Accessories(표준부속품)

              USB Cable    1 개

4. Remarks(보증기간 등)

                1 년

상세사양




ZTDR™ 2.1 Software and DLL





ZTDR ™은 베스트셀러 HL1101 Ruggedized USB TDR을 위한 완전히 새로운 소프트웨어 및 DLL 패키지입니다.

현장 및 실험실 작업 모두에서 시간 도메인 데이터를 수집하고 분석하는 것이 그 어느 때보 다 쉬워졌습니다.

몇 번의 마우스 클릭만으로 임피던스, 전압 또는 정규화 된 판독 값을 시간 또는 거리의 함수로 획득 할 수 있습니다.

다른 ZTDR ™ 기능에는 CSV / PNG 로깅, 조정 가능한 획득 창, 다중 파형 평균화 및 저장된 파형 비교가 포함됩니다.

맞춤형 애플리케이션의 경우 ZTDR ™ DLL을 사용하여 거의 모든 테스트 환경에서 수집 및 로그인을 자동화 할 수 있습니다.

더 알고 싶으세요? 자세히 알아 보거나 온라인 데모를 설정하려면 저희에게 문의하세요.

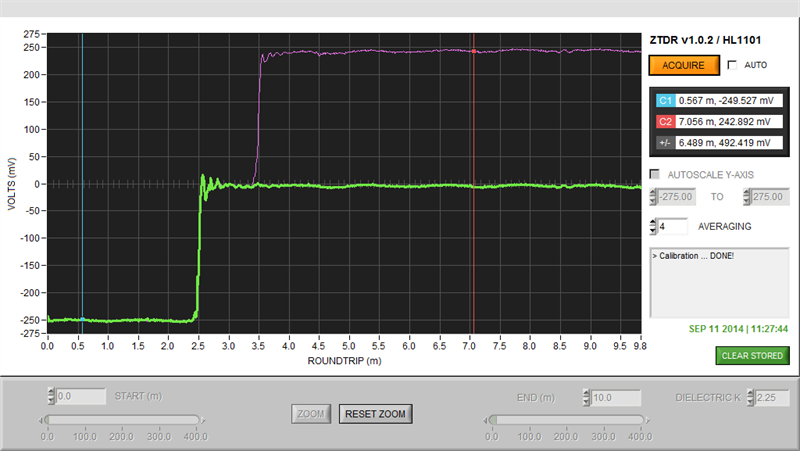

                                            ZTDR™ Software for Windows®


관련자료 다운로드


ZTDR™ Resources

ZTDR™ DLL




제품가격 안내 및 구매

SKU

모델명

사양

가격(원)

구매

HL9201

HL9201 Triggerable Impulse Generator

2,142,800

구매

HL1101

HL1100 Time Domain Reflectometer

4,956,600

구매
HL9401 HL9401 Balun, Broad Band, 20GHz 1,300,000 구매





하니테크는 PC를 이용한 TDR 제품군의 전 세계 최고 권위사인 미국 HYPERLAB사의 한국 대리점입니다. 저희를 통하여 신속하고 합리적인 구입, 기술지원을 받으실 수 있습니다.
