3000 시리즈

PicoScope 3000E 시리즈





PicoScope® 3000 시리즈

Power, portability and performance



                  PC Oscilloscopes & Mixed Signal Oscilloscopes





PicoScope 3000 시리즈 USB 구동 PC 오실로스코프는 작고 가벼우며 휴대성이 뛰어나며 다양한 고성능 사양을 제공하면서 노트북 가방에 쉽게 넣을 수 있습니다.



이 오실로스코프는 2개 또는 4개의 아날로그 채널과 내장 기능/임의 파형 발생기를 제공합니다.



MSO 모델에는 16개의 디지털 채널이 추가됩니다.




주요 성능 사양



• 200 MHz 아날로그 대역폭

• 1GS/s 실시간 샘플링

• 512 MS 버퍼 메모리

• 초당 100,000 개의 파형

• 16 채널 로직 분석기 (MSO 모델)

• 임의 파형 발생기

• USB 3.0 연결 및 전원 공급

• 직렬 디코딩 및 마스크 테스트 표준사양

• Windows, Linux 및 Mac 소프트웨어


고급 PicoScope 6 소프트웨어가 지원하는 이 장치는 임베디드 시스템 설계, 연구, 테스트, 교육, 서비스 및 수리를 비롯한 많은 애플리케이션에 이상적이고 가성비 훌륭한 패키지입니다.




PicoScope 3000 mixed signal oscilloscopes




높은 대역폭 및 샘플링 속도



deep memory oscilloscope showing zoom



컴팩트 한 크기와 저렴한 비용에도 불구하고 최대 200MHz의 대역폭으로 성능이 저하되지 않습니다.

이 대역폭은 최대 1GS/s의 실시간 샘플링 속도와 부합하여 고주파 파형의 상세한 표시가 가능합니다.

반복 신호의 경우 ETS (Equivalent Time Sampling) 모드를 사용하여 최대 유효 샘플링 속도를 10GS/s로 높일 수 있습니다.

다른 오실로스코프는 최대 샘플링 속도가 높지만 긴 메모리가 없으면 긴 시간축에서 이러한 속도를 유지할 수 없습니다.

PicoScope 3000 시리즈는 이 가격대의 다른 경쟁사 오실로스코프보다 최대 512 억 샘플의 메모리 깊이를 제공하므로 PicoScope 3406D MSO는 1GS /s에서 50 ms/div (500 ms 총 캡처 시각)가 가능합니다.

이 모든 데이터를 관리하려면 강력한 도구가 필요합니다.

줌 버튼과 마우스 또는 터치 스크린으로 간단히 드래그하여 화면을 확대/축소 할 수있는 개요 창이 있습니다.

수 백만 배의 줌 배율이 가능합니다.

딥 메모리와 결합하여 파형 버퍼, 마스크 한계 테스트, 시리얼 디코드 및 하드웨어 가속화같은 기타 툴들은 PicoScope 3000 시리즈를 시장에서 가장 강력한 오실로스코프로 자리메김 하고 있습니다.






혼합 신호 성능 / 로직 분석기

PicoScope 3000D 시리즈 혼합 신호 오실로스코프에는 16 개의 디지털 입력이 있어 디지털 신호와 아날로그 신호를 동시에 볼 수 있습니다.

디지털 입력은 버스스타일 디스플레이에 표시된 바이너리, 십진수 또는 16 진수 값을 사용하여 개별적으로 또는 명명 된 그룹으로 표시 할 수 있습니다.

-5V ~ + 5V의 개별 로직 임계 값은 각 8 비트 입력 포트에 대해 정의 될 수있습니다.

디지털 트리거는 모든 비트 패턴과 임의의 입력에 대한 선택적 전이와 함께 활성화 될 수 있습니다.

고급 로직 트리거는 아날로그 또는 디지털 입력 채널 중 하나 또는 둘 다에서 설정하여 복잡한 혼합 신호 트리거링을 사용할 수 있습니다.

디지털 입력은 직렬 디코딩 옵션에 추가 전력을 제공합니다.

모든 아날로그 및 디지털 채널의 직렬 데이터를 동시에 디코드하여 최대 20 개의 채널을 제공 할 수 있습니다.

예를 들어, 동시에 여러 SPI, I²C, CAN 버스, LIN 버스 및 FlexRay 신호를 모두 디코딩 할 수 있습니다.

애플리케이션 노트 : PicoScope 혼합 신호 오실로스코프로 I²C 버스 디버깅

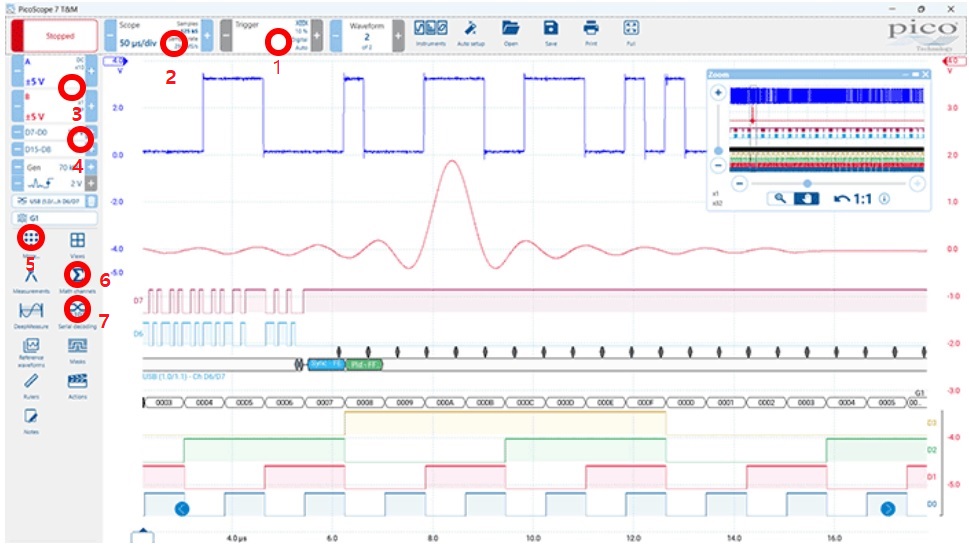

혼합 신호 오실로스코프 / 로직 분석기 (설명을 위해 빨간색 원으로 숫자 표시)


  1. 오실로스코프 컨트롤 : PicoScope의 전체 아날로그 도메인 컨트롤 (줌, 필터링 및 신호 생성기 포함)은 모두 MSO 디지털 신호 모드에서 사용할 수 있습니다.
  2. 디지털 채널 버튼 : 디지털 입력을 설정하고 표시합니다. 동일한 시간축에서 아날로그 및 디지털 신호를 봅니다.
  3. 아날로그 웨이브 폼 : 디지털 입력과 시간 상관 관계가있는 아날로그 웨이브 폼을 봅니다.
  4. 분할 화면 표시 : PicoScope는 아날로그와 디지털 신호를 동시에 표시 할 수 있습니다. 분할 화면 디스플레이는 아날로그 파형에 더 많은 또는 더 적은 공간을 제공하도록 조정할 수 있습니다.
  5. 레벨별로 표시 : 필드로 비트를 그룹화 한 다음 아날로그 레벨로 표시합니다.
  6. 표시 형식 : 선택된 비트를 개별적으로 또는 숫자 또는 ASCII 형식의 그룹으로 표시합니다.






직렬 버스 디코딩 및 프로토콜 분석



Serial decoder





PicoScope는 1-WireARINC 429CAN, DCC, DMX512, 이더넷 10Base-T 및 100Base-TX, FlexRay, I²C, I²S, LIN, PS / 2, SENTSPIUART (RS-232 / RS- 422) / RS-485) 및 USB 프로토콜 데이터를 표준으로 제공하며 더 많은 프로토콜을 개발 중에 있으며 무료로 소프트웨어를 업그레이드 할 수 있습니다.

그래프 형식에서는 데이터 버스 타이밍 형식의 디코 드 된 데이터 (16 진수, 2 진수, 10 진수 또는 ASCII)를 공통 시간 축의 파형 아래에 빨간색으로 표시된 오류 프레임과 함께 표시합니다.

노이즈 또는 신호 무결성 문제를 조사하기 위해 이러한 프레임을 확대 할 수 있습니다.

테이블 형식에는 데이터와 모든 플래그 및 식별자를 포함하여 디코딩 된 프레임의 목록이 표시됩니다.

관심있는 프레임 만 표시하거나 지정된 속성이있는 프레임을 검색하도록 필터링 조건을 설정할 수 있습니다.

통계 옵션은 프레임 시간 및 전압 레벨과 같은 물리 계층에 대한 세부 정보를 나타냅니다.

PicoScope는 사용자 정의 텍스트 문자열로 데이터를 디코딩하는 스프레드 시트를 가져올 수도 있습니다.



직렬 버스 디코딩 및 프로토콜 분석에 대한 추가 정보  추가 정보 >>






임의 파형 및 함수 발생기



PicoScope arbitrary waveform generator





모든 PicoScope 3000D 유닛에는 전면 패널에 함수 발생기 (사인, 사각, 삼각형, DC 레벨, 백색 잡음, PRBS 등)가 내장되어 있습니다.

PicoScope 3000D MSO 모델에는 후면 패널에 커넥터가 있습니다.

레벨, 오프셋 및 주파수를 설정하는 기본 컨트롤 뿐만 아니라 고급 컨트롤을 사용하면 다양한 주파수 범위를 스윕 할 수 있습니다.

스펙트럼 피크 홀드 옵션과 결합하면 앰프 및 필터 응답을 테스트하는 강력한 도구가 됩니다.

트리거 도구는 스코프 트리거링이나 마스크 한계 테스트 실패와 같은 다양한 조건이 충족 될 때 하나 이상의 파형 사이클을 출력하도록 허용합니다.

14 비트 80MS/s 임의 파형 발생기 (AWG)도 포함되어 있습니다.

AWG 파형은 내장 AWG 편집기를 사용하여 작성하거나 편집하거나 오실로스코프 트레이스에서 가져 오거나 스프레드 시트에서 로드 할 수 있습니다.


임의 파형 발생기 (AWG)에 대한 추가 정보 >>






FT 스펙트럼 분석기



PicoScope spectrum measurements



Increasing the number of points in a FFT to 1 million increases frequency resolution and reduces the noise floor.





스펙트럼보기는 주파수에 대한 진폭을 나타내며 신호의 잡음, 혼선 또는 왜곡을 찾는 데 이상적입니다.

PicoScope의 스펙트럼 분석기는 기존의 스위프 스펙트럼 분석기와 달리 단일 반복 파형의 스펙트럼을 표시 할 수있는 고속 푸리에 변환 (FFT) 유형입니다.

모든 범위의 설정으로 스펙트럼 대역 수 (FFT 빈), 창 유형, 스케일링 (로그 / 로그 포함) 및 디스플레이 모드 (순간, 평균 또는 피크 홀드)를 제어 할 수 있습니다.

동일한 데이터의 오실로스코프 뷰와 함께 여러 개의 스펙트럼 뷰를 표시 할 수 있습니다.

THD, THD + N, SNR, SINAD 및 IMD를 포함하여 포괄적 인 자동 주파수 도메인 측정 세트를 디스플레이에 추가 할 수 있습니다. 마스크 제한 테스트를 스펙트럼에 적용 할 수 있으며 AWG 및 스펙트럼 모드를 함께 사용하여 스웹 스칼라 네트워크 분석을 수행 할 수도 있습니다.



스펙트럼 분석기에 대한 추가 정보 >>






딥 메져 (DeepMeasure)


파형 펄스 및 주기 측정은 전기 및 전자 장치의 성능을 검증하는데 중요합니다.

DeepMeasure는 각 트리거 획득마다 최대 백만 개의 파형 사이클에서 중요한 파형 매개 변수의 자동 측정을 제공합니다. 결과는 파형에 따른 모든 파라미터의 정렬을 쉽게 하여, 분석 및 대조 할 수 있습니다.

DeepMeasure는 트리거 된 각 파형 획득에 포함 된 모든 사이클의 결과를 캡처하기 위해 최대 1 억 개의 샘플을 사용합니다.

파라미터 필드가 열로 표시되고 파형 사이클이 행으로 표시되어 결과가 표에 표시됩니다.





Multi-cycle waveform measurements using PicoScope DeepMeasure tool.



DeepMeasure 매개 변수



사이클 당 12 개의 파라미터가 최신 버전의  S/W에 포함되어 있으며 최대 백만 사이클까지 표시 할 수 있습니다.

  • 사이클 타임
  • 주파수
  • 낮고 높은 펄스 폭
  • 듀티 사이클
  • 상승 및 하강 시간
  • 오버 슈트 및 언더 슈트
  • 최대 및 최소 전압
  • 전압( 피크 대 피크)
  • 트리거와 관련된 시작 및 종료 시간이

각 주기에 제공됩니다.



DeepMeasure에 대한 추가 정보 >>






신호 무결성





oscilloscope front end shielding대부분의 오실로스코프는 가격에 따라 제작됩니다.

피코 스코프는 사양에 맞추어 구성됩니다.

조심스럽게 프론트 엔드 설계 및 차폐는 잡음, 혼선 및 고조파 왜곡을 감소시킵니다.

수 년간의 오실로스코프 설계 경험은 향상된 대역폭 평탄도 및 낮은 왜곡에서 볼 수 있습니다.

당사는 당사 제품의 역동적인 성능을 자랑스럽게 여기며 대부분의 오실로스코프 제조업체와 달리 사양을 자세하게 공개합니다.

결과는 간단합니다.

회로를 탐색 할 때 화면에 표시되는 파형을 신뢰할 수 있습니다.





USB 연결

USB 3.0 PC oscilloscopeUSB 연결을 사용하면 고속 데이터 수집 및 전송이 가능할뿐 아니라 인쇄, 복사, 저장 및 필드에서 데이터를 빠르고 쉽게 전자 메일로 보낼 수 있습니다. USB 전원 공급으로 부피가 큰 외부 전원 공급 장치를 옮겨야 할 필요가 없어 졌으므로 이동중인 엔지니어가 키트를 휴대 할 수 있습니다. PicoScope 3000 시리즈 오실로스코프는 SuperSpeed USB 3.0 연결을 통해 이미 최적화 된 데이터 전송 및 파형 업데이트 속도를 더욱 빠르게 구현합니다. USB 3.0 연결의 또 다른 이점으로는 파형을 더 빠르게 저장할 수 있고 SDK를 사용할 때 갭이없는 연속 스트리밍을 최대 125 MS / s로 할 수 있으며 범위는 이전 USB 시스템과 역 호환됩니다.






PicoScope 3000 Series oscilloscope 각종 기술자료 다운로드



Resource Language Version Size Updated
Data Sheets:
PicoScope 3000D Series Data Sheet English 18 7 MB June 18 2021
PicoScope 3000D 시리즈 데이터 시트 한국어 18 7 MB July 28 2021
User’s Guides:
PicoScope 3000D Series User’s Guide English 2 2 MB December 04 2015
PicoScope 6 User’s Guide English 51 10 MB January 12 2021
PicoScope 6 사용 설명서 한국어 41 6 MB May 17 2016
Programmer’s Guides:
PicoScope 3000 Series (A API) MATLAB Instrument Driver Guide English 2 175 KB May 20 2014
PicoScope 3000 Series (A API) Programmer’s Guide English 14 1 MB September 21 2016
Triggering a PicoScope signal generator using the PicoScope API functions English 2 197 KB August 12 2019
Quick Start Guides:
PicoScope USB Oscilloscope Quick Start Guide

English

한국어

21 4 MB January 08 2021
Training Guides:
PicoScope 6 Frequently Asked Questions English 4 940 KB April 08 2019
PicoScope 6 Oscilloscope Software Training Manual English 3 8 MB October 01 2014
Beginner’s Guide to PicoScope English 1 2 MB August 26 2014
Application Notes:
Using oscilloscope advanced triggers with PicoSDK English 1 498 KB June 23 2021
Declarations:
PicoScope 3000D EU Declaration of Conformity English 1 1 MB March 17 2017
PicoScope 3000D MSO EU Declaration of Conformity English 1 465 KB March 27 2017

더욱 상세한 사양은 저희 본사의 아래 Link를 참조하여 주십시오

Features Advantages Reviews Documents Accessories Specifications


3000 시리즈 제품군

SKU

    모 델 명

 사 양

 가격(원)

구매

PP958

  PicoScope 3203D  2 channels with FG/AWG,50 MHz

857,000

구매

PP956

  PicoScope 3203D MSO  MSO 2+16 channels with FG/AWG,50 MHz

1,339,000

구매

PP959

  PicoScope 3204D  2 channels with FG/AWG,70 MHz

1,165,000

구매

PP931

  PicoScope 3204D MSO  MSO 2+16 channels with FG/AWG, 70 MHz

1,567,000

구매

PP960

  PicoScope 3205D  2 channels with FG/AWG,100 MHz

1,527,000

구매

PP932

  PicoScope 3205D MSO  MSO 2+16 channels with FG/AWG, 100 MHz

1,995,000

구매

PP961

  PicoScope 3206D  2 channels with FG/AWG,200 MHz

2,223,000

구매

PP933

  PicoScope 3206D MSO  MSO 2+16 channels with FG/AWG, 200 MHz

2,612,000

구매

PP962

  PicoScope 3403D  4 channels with FG/AWG,50 MHz

1,353,000

구매

PP957

  PicoScope 3403D MSO  MSO 4+16 channels with FG/AWG, 50 MHz

1,835,000

구매

PP963

  PicoScope 3404D  4 channels with FG/AWG,70 MHz

1,795,000

구매

PP934

  PicoScope 3404D MSO  MSO 4+16 channels with FG/AWG, 70 MHz

2,250,000

구매

PP964

  PicoScope 3405D  4 channels with FG/AWG,100 MHz

2,438,000

구매

PP935

  PicoScope 3405D MSO  MSO 4+16 channels with FG/AWG, 100 MHz

2,893,000

구매

PP965

  PicoScope 3406D  4 channels with FG/AWG,200 MHz

3,362,000

구매

PP936

  PicoScope 3406D MSO  MSO 4+16 channels with FG/AWG, 200 MHz

3,805,000

구매

TA560  Oscilloscope Training and Demo Board Mixed Signal Oscilloscope Training and Demo Board 418,000 구매
