6000E 시리즈



PicoScope 6000E 시리즈


울트라 딥 메모리, 고성능 오실로스코프 및 MSO







2020년 2월 24일



2020년 2월 24일 – Pico Technology Ltd가 500 MHz 대역폭의 8개 채널, 16개 디지털 채널, 8, 10 또는 12비트 해상도를 지원하는 PicoScope 6000E 시리즈 FlexRes® 오실로스코프를 선보입니다. 이 제품은 PicoScope 6 애플리케이션 소프트웨어를 기반으로 최신 PC 성능과 디스플레이 기능을 극대화하여 화면의 크기와 해상도에 관계없이 깨끗하고 선명한 파형을 보여줍니다.



최상위 제품인 PicoScope 6824E는 5 GS/s 듀얼 아날로그-디지털 변환기와 4기가샘플의 캡처 메모리를 기본적으로 제공합니다. 또한 최대 백만 사이클에서 각각의 측정 결과를 캡처하는 DeepMeasure™ 등 임베디드 시스템 디버그를 위한 다양한 기본 도구를 제공합니다.



8 + 16 채널 구성으로 엔지니어가 고속 저전압 시그널링을 통한 직렬 및 병렬 통신과 같이 아날로그 요소와 디지털 요소가 혼합되어 있는 복잡한 IoT 및 임베디드 시스템을 디버깅할 때 직면하게 되는 문제를 해결할 수 있습니다.



또한 FlexRes 아키텍처를 채택하여 사용자가 샘플링 속도를 5 GS/s(8비트 해상도) 또는 1.25 GS/s(최대 12비트 해상도)로 최적화하도록 하드웨어를 구성할 수 있습니다. 고속 디지털 신호 캡처 및 디코딩 또는 민감한 아날로그 신호 왜곡 탐지 등에 있어 유연한 해상도 구성이 가능하므로 동일 오실로스코프로 아날로그 신호와 디지털 신호를 모두 측정할 수 있습니다.



딥 캡처 메모리의 장점은 장기 이벤트를 캡처하면서도 빠른 샘플링 속도 유지가 가능하므로 오실로스코프가 대역폭을 최대한 활용할 수 있다는 것입니다. 표준 4 GS 메모리를 지원하는 PicoScope 6824E 5 GS/s 샘플링 속도로 200 밀리초 신호를 캡처할 수 있습니다. 이는 200 피코초 해상도에 해당하는 성능입니다(1:1,000,000,000 비율). 포함된 파형 버퍼 네비게이터로 딥 캡처를 탐색할 수 있으며 확대/축소/이동 컨트롤을 사용하여 최대 수백만 번까지 확대할 수 있습니다.



PicoScope 6000E 시리즈는 전세계 100,000명이 넘는 사용자가 그 성능을 인정하고 애용하는 그래픽 사용자 인터페이스, PicoScope 6 PC 소프트웨어를 통해. 사용자에게 필요한 시간, 주파수, 디지털 도메인 정보를 제공합니다. 마스크 제한 테스트 및 사용자 정의 알람이 포함되어 있으며 캡처 메모리를 1에서 10,000까지 분할합니다. PicoScope 6는 22개 언어로 번역되어 전세계 어디서나 사용할 수 있습니다.

PicoScope 6에는 급증하는 직렬 통신 기술 수요에 맞추어 21개 직렬 프로토콜과 디지털 채널의 병렬 버스 디코딩을 수행하기 위한 디코더가 포함되어 있습니다.



새로 추가된 최신 지원 프로토콜로는 BroadR-Reach (100BASE-T1) Automotive Ethernet, Manchester, DALI가 있습니다. 현재 추가적으로 개발되고 있는 프로토콜도 있으며 향후 무료 업데이트의 형태로 배포될 예정입니다.



PicoScope 6000E 시리즈는 동급 최고의 성능으로 모든 모델에 있어 1 MHz, –50 dB 이상의 고조파 왜곡과 60 dB가 넘는 SFDR(PicoScope 6824E)을 지원합니다. 가장 민감한 범위에서 기준 노이즈 사양은 150 μV RMS 미만입니다.

PicoScope 6000E는 통합형 200 MS/s 임의 파형 발생기 (AWG)와 사인, 제곱, 삼각, DC 전압, 램프 업, 램프 다운, 가우스, 하프사인(half-sine) 함수가 내장된 50 MHz 함수 발생기를 통해 그 가치를 향상시킬 수 있습니다.



Pico 프로브 홀더 시스템도 새롭게 도입됩니다. 이 시스템은 유연함이 특성인 새로운 “S자형” 홀더를 사용하며 모든 PicoScope 6000 시리즈 스코프에 맞는 스프링 팁이 장착된 Pico 2.5 mm 수동형 프로브에 완벽하게 장착되도록 설계되었습니다. 이 홀더는 유리로 마감된 강철 베이스 플레이트에 장착되며 절연 와셔를 사용하는 마그네틱 PCB 포스트가 DUT(테스트 중인 장치)를 지지해주므로 DUT에 안정적으로 반복적으로 연결해야 하는 문제를 해결할 수 있습니다.



Pico Technology의 테스트 및 측정 제품 부문 비즈니스 개발 매니저, Trevor Smith는 “PicoScope 6000E는 중급 오실로스코프 시장에 큰 변화를 가져올 것입니다. 이 제품은 엔지니어가 차세대 전자 설계를 디버그, 검증하는 데 필요한 새로운 기능을 제공합니다. 경쟁 제품의 경우 값비싼 업그레이드로만 가능한 다양한 기능이 기본적으로 제공되므로 기존 벤치탑 오실로스코프보다 가성비 또한 우수합니다.



새로운 프로브 홀더 시스템과 입증된 PicoScope 6 소프트웨어와의 결합까지 제품의 가치를 더해줍니다.”라고 제품을 소개합니다.







PicoScope 6000E 시리즈 8 채널 울트라 딥 메모리 오실로스코프





차세대 임베디드 시스템 디버깅을 위한 성능 및 기능


PicoScope 6000E 시리즈 고정 해상도 및 FlexRes 오실로스코프는 500MHz 대역폭과 5G S/s 샘플링 속도로 8-12 비트의 수직 해상도를 제공합니다. 8 개의 아날로그 채널에는 글리치, 런트, 드롭 아웃, 노이즈, 왜곡 및 링잉과 같은 신호 무결성 문제를 밝혀내는데 필요한 타이밍 및 진폭 해상도가 있습니다. 16개의 디지털 MSO 채널을 통해 복잡한 ECU 및 FPGA 기반 디자인의 디버그 및 검증이 가능합니다.



  • 8 비트~12 비트 FlexRes® ADC
  • 8 x 500 MHz 아날로그 채널
  • 최대 16 x 1Gb/s 디지털 채널
  • 듀얼 5 GS/s ADC
  • 4 GS 캡처 메모리 (추적당 최대 2GS)
  • 50MHz 200MS/s 14-비트 AWG
  • 초당 300,000 개의 파형 업데이트 속도
  • 무료 PicoScope 6 및 PicoSDK 소프트웨어
  • 시리얼 디코딩 및 마스크 한계 테스트
  • 파형의 고해상도 타임 스탬프
  • 획득(acquisition) 당 천만 개 이상의 DeepMeasure ™ 결과
  • 고급 트리거 : 펄스 폭, 런트 펄스, 윈도우, 로직 및 드롭 아웃



일반적인 응용 분야


PicoScope 6 애플리케이션 소프트웨어가 포함된 이 오실로스코프는 고성능 임베디드 시스템, 신호 처리, 전력-전자, 메카트로닉스 및 자동차 설계를 다루는 설계 엔지니어, 물리 실험실, 입자 가속기 및 유사한 시설에서 다채널 고 성능 실험을 수행, 연구하는  과학자에게 이상적입니다.

PicoScope 6000E API (응용 프로그래밍 인터페이스)는 모든 고급 하드웨어 기능에 대한 프로그래밍 액세스를 제공하며 다양한 사용자 지정 및 OEM 응용 프로그램을 개발하는데 사용할 수 있습니다.







동급 최고의 대역폭, 샘플링 속도 및 메모리 깊이


5 GS/s의 실시간 샘플링 속도로 보완된 500MHz 아날로그 대역폭으로 PicoScope 6000E 시리즈 스코프는 200 ps 의 시간 분해능으로 단일 샷 펄스를 표시 할 수 있습니다.

PicoScope 6000E 시리즈는 모든 오실로스코프에서 표준으로 사용할 수있는 가장 깊은 캡처 메모리 (총 4 GS)를 제공합니다. 이 초고속 메모리를 통해 오실로스코프는 최대 샘플링 속도 5GS / s에서 200ms 파형을 캡처 할 수 있습니다.

SuperSpeed ​​USB 3.0 인터페이스와 하드웨어 가속 기능은 긴 캡처에서도 디스플레이가 매끄럽고 반응이 빠릅니다.

PicoScope 6000E 시리즈는 고성능 전자 장치 및 차세대 임베디드 시스템 설계에 대한 엄격한 테스트를 수행하는데 필요한 파형 메모리, 분해능 및 분석 도구를 제공합니다.





전원, 휴대 성 및 성능


기존의 8 채널 벤치 탑 혼합 신호 오실로스코프는 벤치에서 너무 많은 공간을 차지하며 차세대 설계를 수행하는 대부분의 엔지니어에게는 비용이 너무 비쌉니다. PicoScope 6000E 시리즈 오실로스코프는 작고 휴대 가능하며 실험실 또는 이동 중에 엔지니어가 요구하는 고성능 사양을 제공합니다.

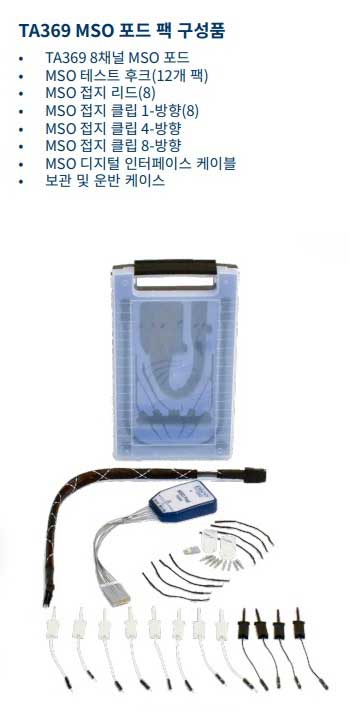

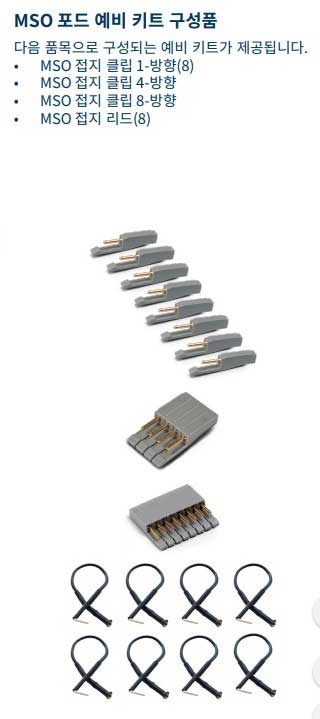

이 오실로스코프는 8개의 아날로그 채널과 플러그인 8 채널 TA369 MSO 포드가 있는 8 또는 16 디지털 채널 (옵션)을 제공합니다. 유연한 고해상도 디스플레이 옵션을 사용하면 각 신호를 자세히 보고 분석 할 수 있습니다.

PicoScope 6 소프트웨어가 지원하는 이 장치는 설계, 연구, 테스트, 교육, 서비스 및 수리를 포함하여 많은 응용 분야에 이상적이고 비용면에서 효율적인 패키지를 제공합니다.
PicoScope 6은 공급 내역에 포함되어 있으며 무료로 다운로드 할 수 있으며 무료 업데이트가 가능하며 스코프 장비 없이도  오프라인으로 데이터를 보거나 분석하는 등 원하는 수의 PC에 설치할 수 있습니다.





표준형 고급 기능


PicoScope를 구매하는 것은 다른 오실로스코프 회사에서 구매하는 것과 다릅니다. 즉 다른 회사는 옵션 엑스트라로 인해 가격이 크게 상승합니다. 피코 스코프의 공급 범위에는 시리얼 디코딩, 마스크 한계 테스트, 고급 수학 채널, 세그먼트 메모리, 하드웨어 기반 타임 스탬프 및 신호 발생기와 같은 고급 기능이 모두 가격에 포함되어 있습니다.

 PC 소프트웨어와 스코프 내의 펌웨어를 모두 무료로 업데이트 할 수 있습니다. Pico Technology는 소프트웨어 다운로드를 통해 무료로 새로운 기능을 제공 해 온 오랜 역사를 가지고 있습니다. 우리는 매년 미래의 향상을 약속합니다. 당사 제품 사용자는 평생 고객이 됩니다.





강력한 도구는 끝없는 옵션을 제공합니다


PicoScope에는 파형을 수집하고 분석하는데 도움이 되는 많은 강력한 도구가 제공됩니다. 이러한 도구는 자체적으로 사용할 수 있지만 PicoScope의 진정한 장점은 함께 작동하도록 설계된 방식에 있습니다.

예를 들어, 빠른 트리거 모드를 사용하면 최소 밀리 초의 데드 타임으로 10,000 밀리 초의 파형을 수집 할 수 있습니다. 이러한 파형을 수동으로 검색하려면 시간이 많이 걸리므로 원하는 파형을 선택하고 마스크 도구를 통해 스캔하십시오. 완료되면 측정에 실패한 횟수가 표시되고 버퍼 탐색기를 사용하면 양호한 파형을 숨기고 문제 파형 만 표시 할 수 있습니다.

여기의 스크린 샷은 주파수와 시간의 변화를 그래프로 보여줍니다. 대신 변화하는 듀티 사이클을 그래프로 플롯하고 싶습니까? 트리거 조건이 충족되면 AWG에서 파형을 출력하고 파형을 디스크에 자동으로 저장하는 것은 어떻습니까? PicoScope의 가능성은 무한합니다. PicoScope 소프트웨어의 기능에 대한 자세한 내용을 보려면 PC 오실로스코프의 A ~ Z를 방문하십시오.


 Features Software  Reviews Documents  Accessories  Specifications


6000 시리즈 제품군


SKU  모 델 명  사 양  가격(원) 구매
PQ197 PicoScope 6804E PicoScope 6804E 500 MHz, 8 channel, 8-bit 15,543,000  견적요청
PQ198 PicoScope 6824E PicoScope 6824E 500 MHz, 8 channel, FlexRes 19,430,000

 견적요청

TA369 PicoScope 6000E MSO pod PicoScope 6000E Series MSO pod 967,000

 견적요청
