mbed 응용 보드

---



---

1. 설명

mbed 보드는 일련의 ARM 마이크로 컨트롤러 개발 보드로서 신속한 프로토 타이핑을 위해 설계 되었으며 이 브레이크 아웃을 사용하면 mbed LPC1768 또는 LPC11U24 모듈을 즉시 쉽게 사용 할 수 있습니다.

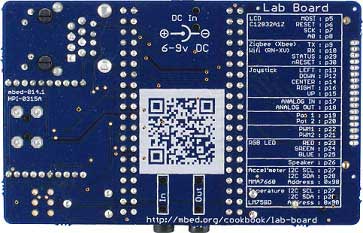

새로운 애플리케이션 보드는 최소한의 설치 공간으로 잠재적인 실험 및 프로젝트의 최대 수로 늘릴 수 있으며 소형입니다. 이 신용 카드 크기의 브레이크 아웃 보드를 사용하면 모든 주변 장치에 쉽게 연결할 수 있습니다. LPC1768 mbed 모듈을 소켓에 꽂기 만하면 128x32 그래픽에 액세스 할 수 있습니다. LCD, 5 방향 조이스틱, 가속도계, 온도 센서 등 어느 쪽이든 헤더가 있습니다. mbed 모듈 소켓의 측면에서도 브레드 보드 및 기타 장치를 점퍼 할 수 있습니다. 보드 뒷면의 실크 스크린에는 온보드 된 모든 장치와 어떤 핀이 있는지 연결되어 있어 프로젝트를 쉽게 작동 할 수 있습니다.. mbed LPC1768 모듈의 기능을 탐구하는 데 관심이 있다면 쉽게 이해할 수 있고 많은 다른 응용 프로그램에 접근이 가능합니다.


---

2. 참고

이 보드는 브레이크 아웃 보드 이므로LPC1768 모듈이 필요합니다. 가지고 있지 않다면 아래 관련 항목을 확인하십시오.



---

3. 기본사양

• LPC1768 mbed 모듈의 이중 행 헤더
• 128 x 32 그래픽 백라이트 LCD,
• SPI 인터페이스
• 3 축 가속도계, +/- 1.5g,
• I²C 인터페이스
• 온도 센서, I²C 인터페이스
• 5 방향 내비게이션 스위치 (Thumb 조이스틱)
• 2 x 전위차계 (아날로그 입력)
• RGB LED, (PWM 출력)
• 소형 라우드 스피커 (PWM 출력)
• Xbee Zigbee 모듈 또는 RN-XV WiFi 모듈 용 소켓 헤더
• 2 x 3.5mm 오디오 잭 (아날로그 입 / 출력)
• 2 x 표준 R / C 서보 모터 헤더 (PWM 출력)
• 미니 -USB 커넥터 (키보드, 마우스, MIDI)
• USB-A 커넥터 (플래시 드라이브, Bluetooth)
• USB 호스트 / 장치 선택 스위치
• RJ-45 이더넷 커넥터
• 1.3mm 6-9VDC 잭 소켓 (전원 공급 USB-A 및서보 헤더)



---

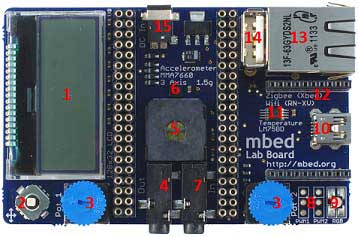

4.부품위치

---

---

1. 128x32 그래픽 LCD

2. 5 방향 조이스틱

3. 2 x 전위차계

4. 3.5mm 오디오 잭 (아날로그 출력)

5. 스피커, PWM Conencted

6. 3 축 + / 1 1.5g 가속도계

7. 3.5mm 오디오 잭 (아날로그 입력)

8. 2 x 서보 모터 헤더

9. RGB LED, PWM 연결

10. USB-mini-B 커넥터

11. 온도 센서

12. Xbee (Zigbee) 또는 RN-XV (Wifi) 용 소켓

13. RJ45 Ethernet conenctor

14. USB-A 커넥터

15. 1.3mm DC 잭 입력



---
